风电叶片相控阵检测方案
针对风电叶片主梁的粘连区与非粘连区的检测，SIUI推出一款超声检测技术，采用全聚焦超声成像检测仪SyncScan 64PT+高穿透性专用探头提高缺陷检出率与检测效率。
>>产品留言
产品介绍产品参数检测图库下载

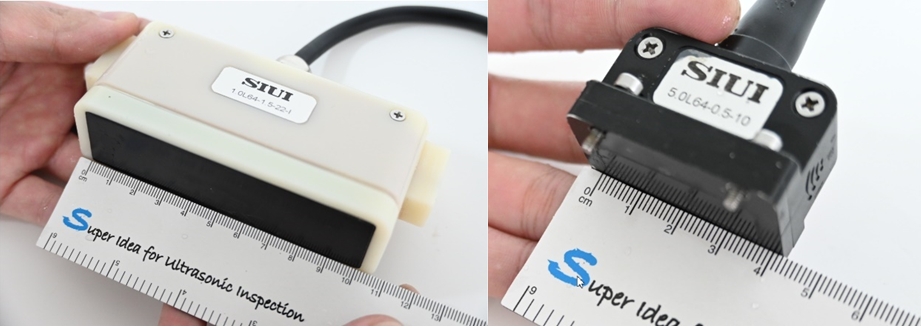

- 风电叶片主要由复合材料和粘接胶层组成，声衰减严重，且工件厚度较大，对此SIUI采用低频相控阵探头加以解决，利用1MHz低频率和大晶片间距的设计概念，保证足够的穿透能力，保证检出率；
- 风电叶片尺寸大，探头扫查完成全覆盖的过程费时费力，本方案采用的相控阵探头单次扫查覆盖的面积是常规相控阵探头的三倍以上，大大提高了检测效率；
- 配备专用注水框，可在探头与工件之间形成稳定的水层，保证耦合效果；
- 水层高度可调，以满足不同厚度工件的检测需求；
- 仪器内置专用的叶片检测流程向导，用户仅需简单培训即可快速上手，高效率高质量地完成整个检测工作流程，输出符合标准和工艺要求的检测报告；
- 系统支持多种自定义视图模式，包括同屏显示幅度、深度C扫描视图等，结合多个自定义的功能性闸门实时显示，从多个维度发现和测量出各种缺陷，一套参数即可对主梁与腹板整个粘接区和主梁非粘接区实施全覆盖检测；

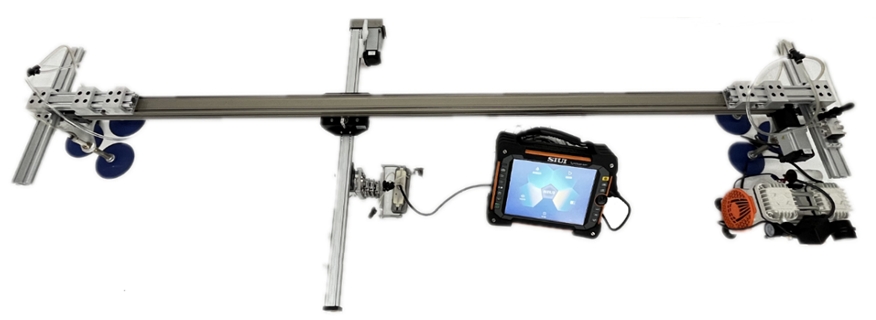

- 除了常规手动扫查方案，SIUI还推出自动扫查方案：风电叶片专用的十字扫查架，扫查架配备六个真空强力吸盘，采用X-Y轴双电机设计和柔性探头夹持机构，探头在电机驱动下，能够准确快速地按照预定轨迹进行自动扫查，大大提高了检测的速度、精度和稳定性。

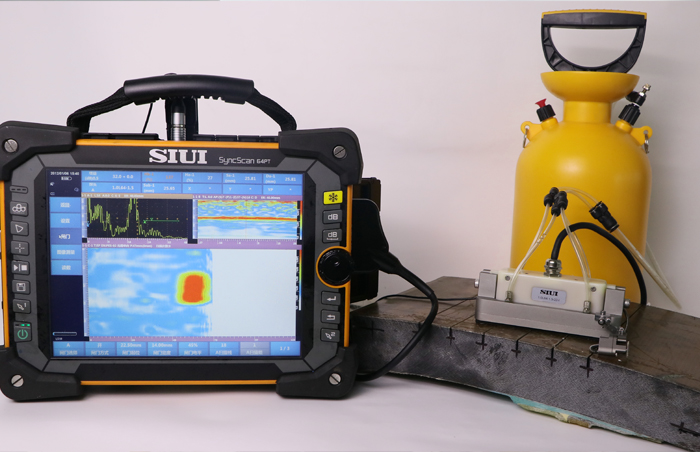

风电叶片相控阵检测系统

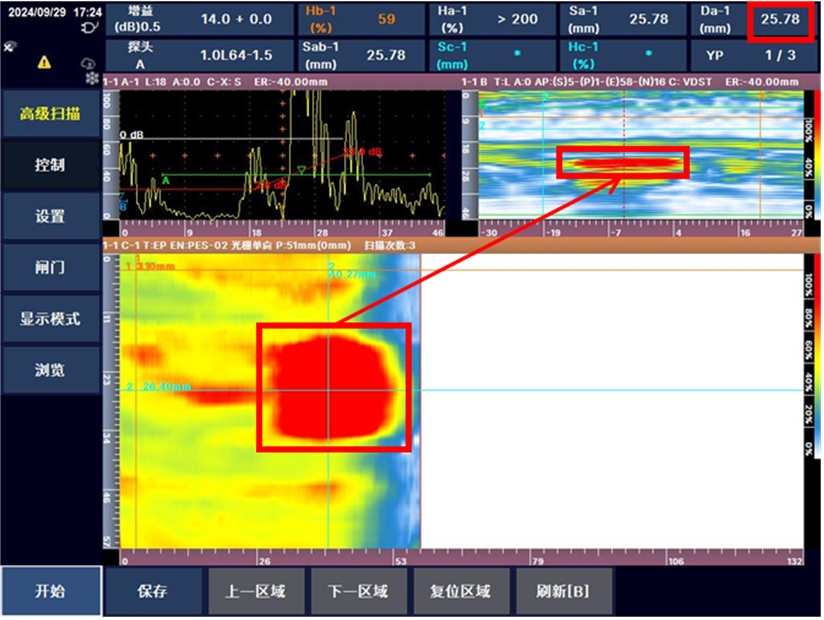

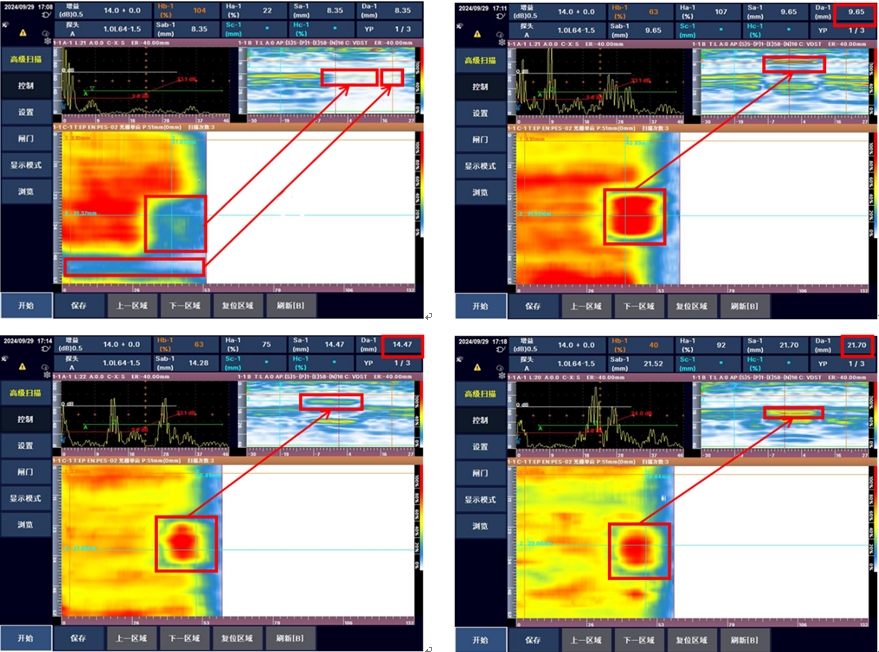

检测效果：

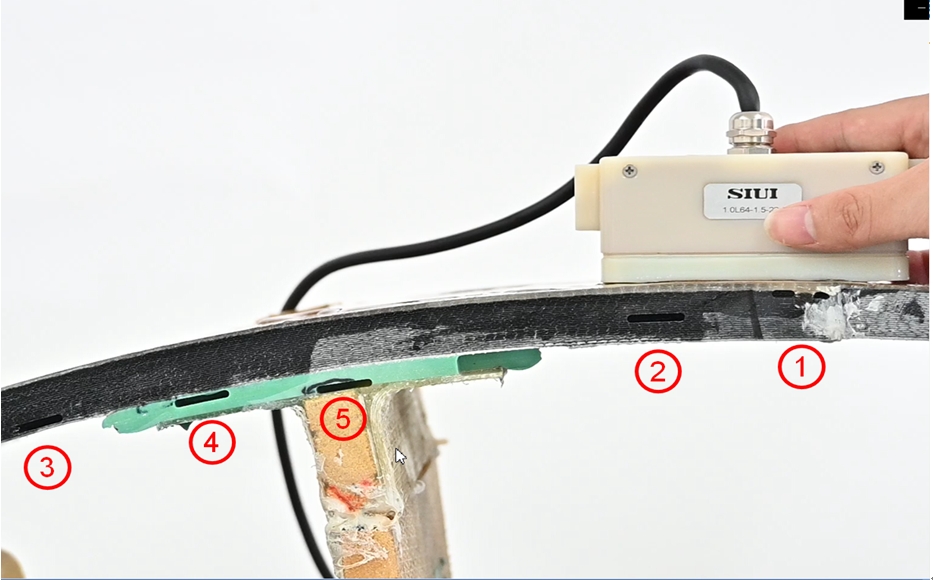

实验对象为风电机组废弃叶片的切件，模拟试块设计了五个人工缺陷，检测部位为主梁非粘接区及主梁与腹板的粘接区，其中1-3号缺陷位于非粘接区，4-5号缺陷位于粘接区。
