复合材料相控阵解决方案
针对碳纤维复合材料在制造过程中产生的典型缺陷主要包括空隙、分层、脱粘和表面损伤；在使用过程中产生的典型损伤主要有刀痕或划伤、腐蚀坑、分层、脱粘、圆孔变形和有分层产生的下陷等问题，SIUI推出的三种碳纤维相控阵检测方案，可高效快速的对该种材质的的工件进行一个全方位的检测。
>>产品留言
产品介绍产品参数检测图库下载
平板&曲面结构复合材料检测方案：

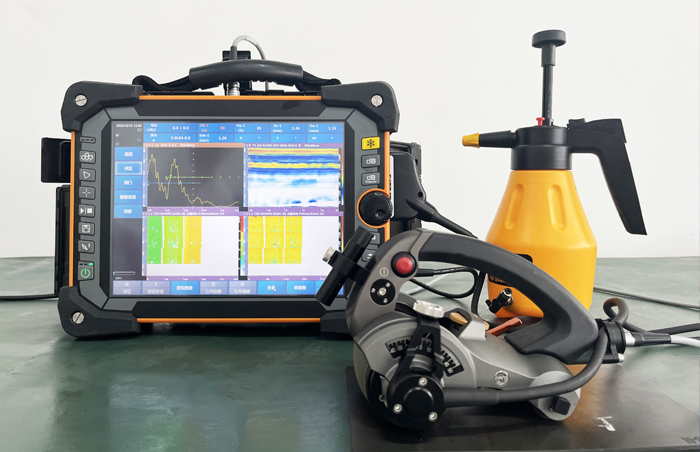

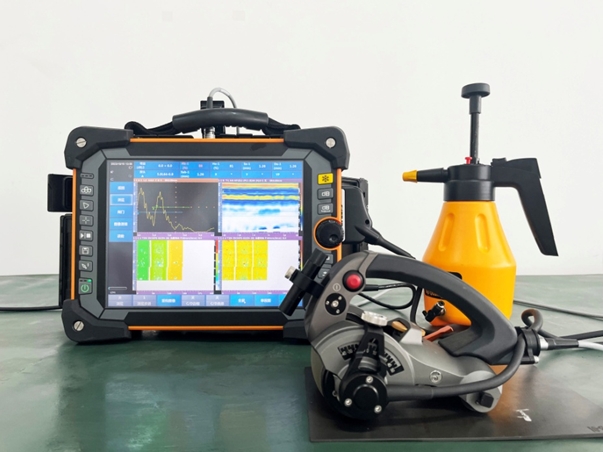

检测系统由四部分组成，包括相控阵超声检测仪、轮式水浸扫查架、相控阵探头和分析软件。检测系统能够轻松完成检测工艺制定、探头校准、数据采集与数据分析。

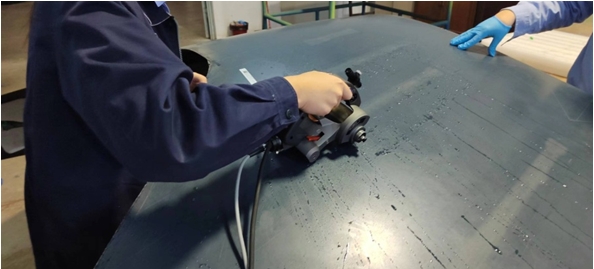

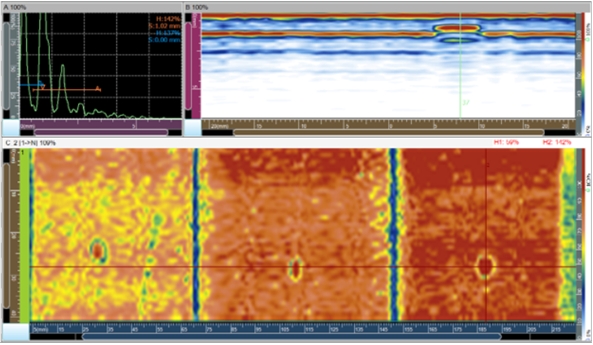

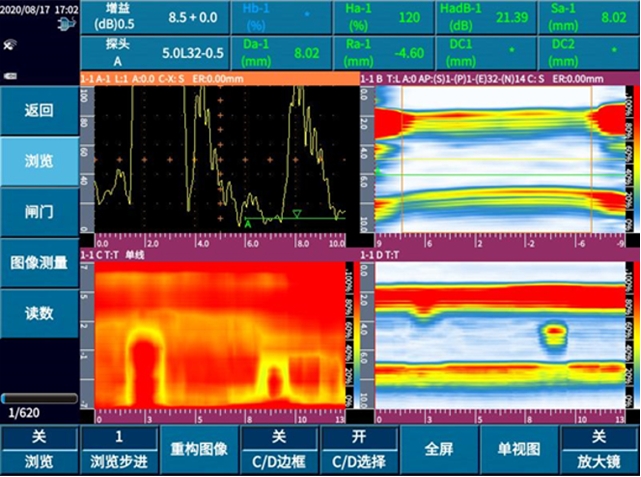

采用SIUI自主研发的WPS-02轮式扫查器，设计符合人体工程学要求，扫查器上集成了步进按钮和启停按钮，可使检测人员高效的完成多个单线C扫描，并通过仪器软件中的算法处理将这些C扫描实时合并，以生成被测材料表面的图像。
R⻆区域结构复合材料检测方案：

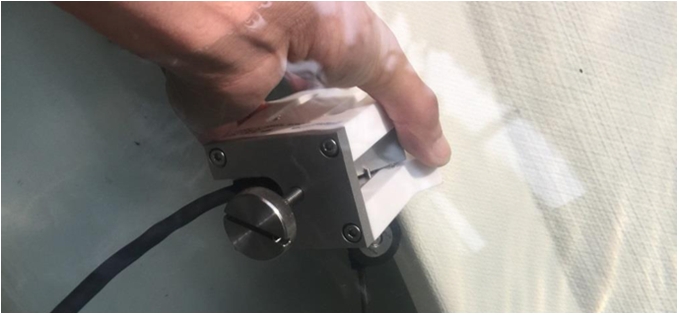

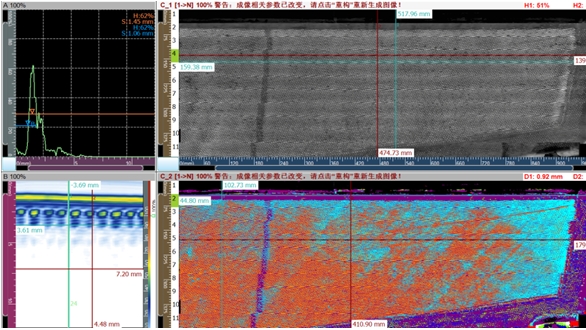

该方案使用相控阵探头检测R角复合材料实现入射波阵面与待检工件的表面(内外弯角)平行，将工件表面几何形状对检测的结果的影响降到最低。
利用此技术，我们能够使用同一个相控阵探头对一个表面复杂的工件的平面部分、内外弯角部分进行无盲区R角探头及扫查架专门为检测复合材料工件的边角区域而设计，复合材料工件通常带有各种各样的角度和表面，因此需要应用高级检测技术才能完成对这类工件的检测。
复合材料自动化检测方案：

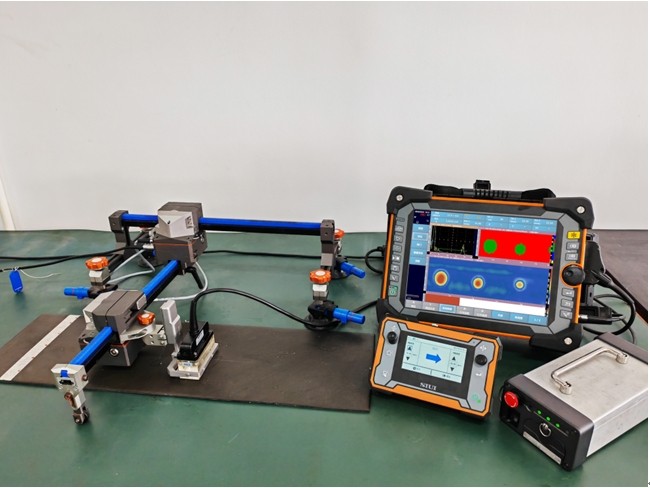

针对大尺寸平板的检测对象专门开发自动化十字扫查架以适应复合材料、铁板腐蚀等大型工件检测的现场应用。

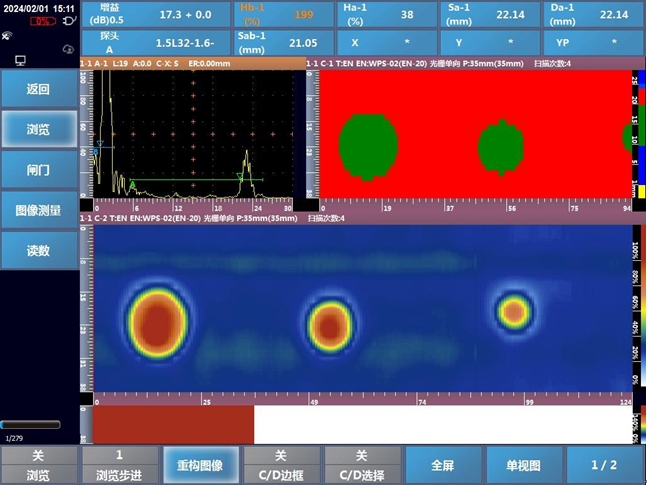

通过X轴、Y轴联动方式实现双轴自动化扫查并采用腐蚀向导快速完成检测工艺设置。整套检测系统可大大缩短大型工件的检测时长快速完成无损检测。
