SyncScan 2T/4T

最多支持2/4个TOFD探伤通道,可配置2/4对TOFD探头
可选择配置多种TOFD探头,频率范围包括2M、2.5M、3.5M、4M、5M、7.5M、10M、15M等多种规格
每个通道均兼容通用UT,可实现TOFD+UT组合检测
小体积、轻重量: 284mm×220mm×90mm, 3公斤, 携带方便
大屏幕: 8.4寸显示屏,波形图像清晰
高防护:等级IP65,防尘防水,适应各种外部条件
操作简单:按键少,直观,触摸屏或按键加飞梭旋钮调节,操作快速简便
应用范围
适用于平板、管道、球罐、锅炉等类型焊缝的TOFD检测。

>>产品留言

产品介绍产品参数检测图库下载

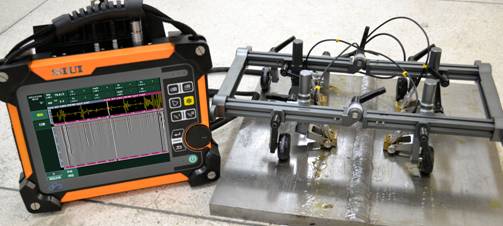

利用TOFD扫查平板焊缝,可提高扫查覆盖面,避免误判。

双通道TOFD成像 单通道TOFD成像



序号

项目

各版本共同的出厂标准配置



1

显示屏

8.4’’TFT高亮液晶屏,分辨率800×600点

2

面板

字符图形面板膜

3

操作方式

按键、旋钮、触摸屏

4

语言

中文

5

单位

mm/inch

6

电池类型

智能锂离子电池

7

电池容量

7.5Ah

8

电池电压

11.1V

9

电池数量

1只

10

电池工作时间

≥4小时

11

适配器输入

交流100~240V 50Hz/60Hz

12

适配器输出

直流15V

13

适配器功率

70W

14

仪器功率

26VA

15

数据存储器

标准SD卡(16G)

16

USB接口

2个

17

网络接口

1个

18

视频输出

1个(VGA)

19

编码器接口

1个(14芯)

20

报警器接口

——

21

无线网络(WIFI)

内置

22

工作环境

-10℃~45℃

23

存储环境

-20℃~60℃

24

IP等级

IP65

25

仪器尺寸

284×220×90(单位:mm)

26

仪器重量

3.65Kg(含1只电池,电池重量0.55Kg)

27

附件箱尺寸

650×475×290(单位:mm)

28

附件箱毛重

19.5Kg

29

外包装尺寸

国内标准套:670×495×320(单位:mm)

国内(标准套+多探头):——

30

外包装毛重

国内标准套:22Kg

国内(标准套+多探头):——

成像模式:通用UT

31

通道数

2~4个

32

探头接口类型

LEMO 00

33

探头接口数量

4~8个

34

支持最大阵元数

4~8个

35

脉冲类型

负方波

36

发射电压

50~500V,最小步进1V

37

脉冲宽度

30~1000ns,步进10ns

38

重复频率

20~2000Hz可调,步进20Hz

39

阻尼

25/75/200/1000Ω,4档

40

A/D采样频率

170MHz/12bit

41

增益

0~110dB,步进:0.5/2/6/12dB

42

增益微调

-4~+4

43

表面补偿

0~12dB

44

带宽

0.5~20MHz(-3dB)

45

滤波器

数字:10档,1~4/0.5~10/2~20/1/2.5/4/5/10/13/15MHz

模拟:4档,3MHz/5MHz/10MHz/全通

46

检波方式

正向/负向/双向/RF

47

抑制

0~80%,步进1%

48

探测范围

0~15000mm,最小显示范围5mm

49

材料声速

500~15000m/s,步进最小1m/s

50

脉冲移位

0~1000mm,步进最小0.01mm

51

探头零点

0~200us,步进最小0.01us

52

探头前沿

0~100mm,步进0.01mm

53

向导

自动校准(声速、零点)、角度校准、DAC、AVG

54

测量点

峰值/前沿/J前沿

55

测量

三闸门:幅度、幅度dB差值、声程、水平距离、垂直距离

56

闸门

闸门起位:全范围

闸门宽度:全范围

闸门电平:10~90%,步进1%

57

曲线功能

DAC(曲线/折线),最多6条(符合JB/T4730/GB11345标准)

AVG(含三倍近场)

58

辅助功能

全屏、坐标切换(声程/深度/水平)、单次/连续自动增益(40~100%,步进10%)、二次波颜色、波形比较、闸门扩展、波形填充、短片录制

自动冻结(闸门:A、B、A和B、A或B)

59

报警

声光报警:进波/失波

60

探伤灵敏度余量

≥60dB(2.5Z20N探头)

61

时基线性

≤0.5%

62

垂直线性

≤3%

63

幅度线性

≤±2%

64

衰减器精度

20dB±1dB

65

动态范围

≥32dB(JB/T 10061标准测试)

66

远区分辨力

≥26dB

67

等效输入噪声

<40×10-9 V/

成像模式:TOFD

68

通道数

2~4个(与通用UT接口共用)

69

探头接口类型

LEMO 00

70

探头接口数量

4~8个

71

支持最大阵元数

4~8个

72

脉冲类型

负方波

73

脉冲电压

50~500V,步进最小1V

74

脉冲宽度

30~1000ns,步进10ns

75

重复频率

20~2000Hz,步进20Hz

76

阻尼

25/75/200/1000Ω,4档

77

带宽

0.5~20MHz(-3dB)

78

A/D采样频率

170MHz/12bit

79

增益

0~110dB,步进:0.5/2/6/12

80

表面补偿

0~12dB

81

检波方式

RF

82

滤波器

6档,0.5~5/0.5~10/3.5~10/0.5~15/5.0~15/0.5~20MHz

83

线平均

4档,1/2/4/8

84

向导

TOFD向导

85

出图方向

横向、纵向

86

触发方式

编码器

87

单次扫查长度

≥90m(16G存储卡,0.5mm编码器精度)

88

探测范围

0~15000mm,步进最小0.1mm

89

材料声速

500~15000m/s,步进最小1m/s

90

脉冲移位

0~1000mm,步进最小0.01mm

91

探头零点

0~200μs,步进最小0.01us

92

探头前沿

0~100mm,步进最小0.01mm

93

数据分析

缺陷高度和长度测量

直通波/底面反射波拉直

直通波/底面反射波滤除

图像对比度调整

图像增益调整

图像放大

×
