SUPOR 2T/4T/6T
支持6个TOFD探伤通道，可配置6对TOFD探头，实现对厚度为12mm~400mm工件的一次性全覆盖扫查
可选择配置多种TOFD探头，频率范围包括2M、2.5M、3.5M、4M、5M、7.5M、10M、15M等多种规格
双轴编码器连接，可同时接收两维信息
每个通道均兼容通用UT，可实现TOFD+UT组合检测
完善的成像向导功能
独立的负方波发射，脉冲电压可达500V，步进大于等于1V，脉冲宽度：10~600ns

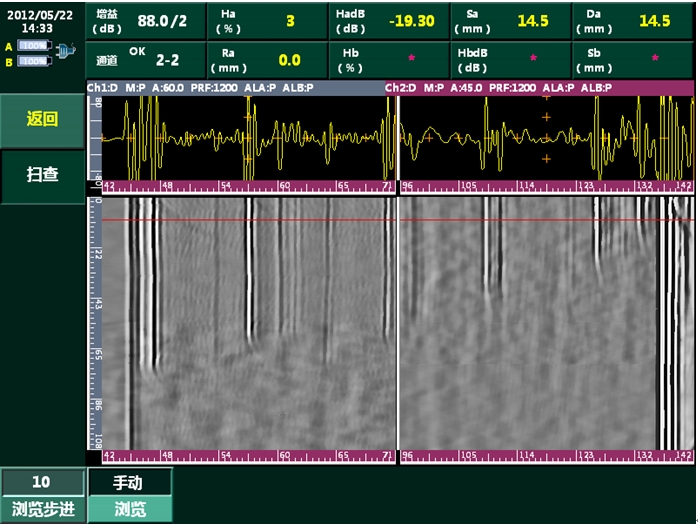

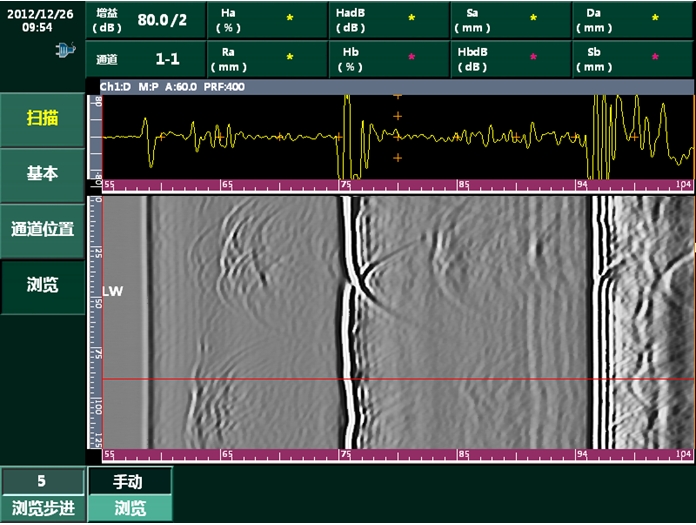

产品介绍产品参数检测图库下载
SUPOR-6T/4T/2T技术参数
|
一般技术规格 |
|
|
|
|
显示屏 |
8.4″TFT 液晶屏，分辨率 800×600，60Hz 刷新率 |
|
尺寸 |
|
|
|
|
|
重量 |
|
|
|
|
|
操作方式 |
按键、旋钮、触摸屏 |
|
语言 |
中/英/俄 |
|
单位 |
mm/inch |
|
电池类型 |
两节智能锂电池 |
|
电池容量 |
7.8Ah（单节） |
|
电池工作时间 |
≥4小时 |
|
适配器外接电源 |
交流100V～240V 50Hz/60Hz |
|
适配器输出 |
直流15V |
|
功率 |
70VA |
|
数据存储器 |
|
|
输入/输出 |
|
|
USB 接口 |
2 个 |
|
网络接口 |
1 个 |
|
视频输出 |
VGA 接口 |
|
编码器接口 |
1 个 |
|
报警器接口 |
1 个 |
|
温度适用范围 |
|
|
工作温度 |
|
|
|
|
|
存储温度 |
|
|
|
|
|
|
|
系统 |
|
|
A/D 采样频率 |
200MHz |
|
探头接口 |
LEMO 00 接口12个 |
|
脉冲发射器 |
|
|
脉冲发生类型 |
负方波 |
|
重复频率 |
100Hz～2000Hz |
|
脉冲电压 |
<500V，步进>1V |
|
脉冲宽度 |
10ns～600ns |
|
阻尼 |
4 档 |
|
接收器 |
|
|
增益 |
0dB～110dB，步进：0. |
|
频带宽度 |
0.5MHz～20MHz |
|
检波方式 |
正向、负向、全检波、射频波 |
|
滤波器 |
16 档可选 |
|
抑制 |
0%～80% |
|
扫描 |
|
|
扫描类型 |
A/TOFD |
|
触发方式 |
编码器 |
|
扫查长度 |
< |
|
通道数 |
|
|
校准 |
|
|
探测范围 |
|
|
材料声速 |
|
|
显示延迟 |
|
|
探头零点 |
0μs～19.99μs |
|
自动校准 |
声速、探头零点、角度校准 |
|
闸门 |
|
|
测试点选择 |
峰值/前沿 |
|
测量 |
双闸门：可测量回波幅度、声程、水平距离、垂直距离、闸门间距离 |
|
闸门起点 |
全范围 |
|
闸门宽度 |
全范围 |
|
闸门高度 |
10～90% |
|
测量 |
|
|
曲线功能 |
DAC |
|
辅助功能 |
A 型回波冻结、自动校正、角度测量、峰值记忆、参数输出、U盘转存
AWS D1.1/D1.5 |
|
报警信号 |
声音报警 |
|
数据处理 |
直通波/底波拉直、滤除、对比度调节、增益调节、缺陷长度、高度测量 |
|
显示测量值 |
8 个位置 |
|
数据分析 |
直通波/底面反射波拉直、直通波/底面反射波滤除、图像对比度调整、
图像增益调整、缺陷高度和长度测量 |
|
探伤指标 |
|
|
探伤灵敏度余量 |
≥65dB（2.5Z20N 探头） |
|
时基线性 |
≤0.5% |
|
垂直线性 |
≤3% |
|
衰减器精度 |
12dB±1dB |
|
动态范围 |
≥36dB |
|
远区分辨力 |
≥26dB |
|
电噪声电平 |
≤10% |
|
可配扫查架 |
|
|
型号 |
TSB-1-P05、TSB-2-P05、TSC-4-P05、TSC-6-P05、UHTS-X02 |
|
编码器精度 |
|
|
|
|
|
移动方式 |
|
|
|
手动磁吸 |
|
通道数 |
|
