SUPOR 16P/16PT
具有16通道相控阵、2通道TOFD功能
分组扫查功能，支持双相控阵探头、相控阵+TOFD同屏扫描等多种模式
TKY管节点焊缝、角焊缝、平板对接焊缝等多种工件实时模拟
双极性方波脉冲，脉冲电压：2V-110V，步进大于等于2V
全屏动态聚焦、任意面聚焦、等深度聚焦、投影面聚焦等多种聚焦模式
线扫/扇扫、B型/C型/D型等多种视图同屏显示
产品介绍产品参数检测图库下载

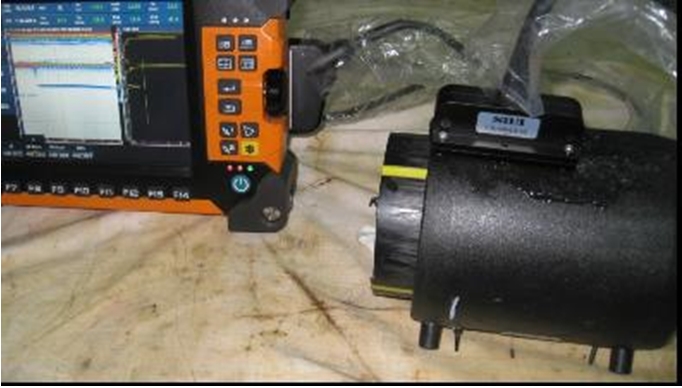

纯聚乙烯管电熔接头的检测效果

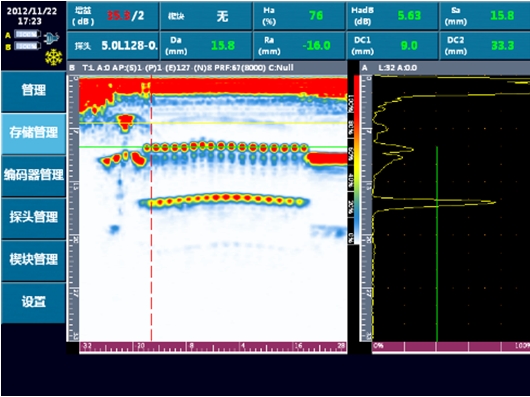

相控阵用于TKY管节点试样的检测效果

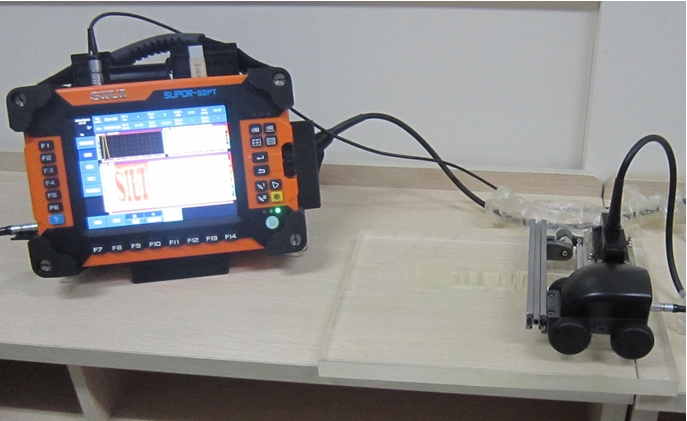

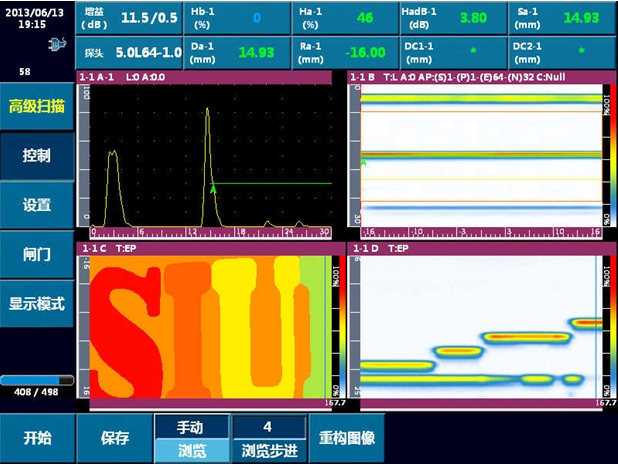

在刻有SIUI字样的有机玻璃试块上的扫描效果
基本参数
|
一般技术规格 |
|
|
显示屏 |
8.4″TFT 液晶屏，分辨率 800×600，60Hz 刷新率 |
|
尺寸
|
|
|
重量 |
|
|
操作方式 |
按键、旋钮、触摸屏 |
|
语言 |
中/英/俄 |
|
单位 |
mm/inch |
|
电池类型 |
两节智能锂电池 |
|
电池容量 |
7.8Ah（单节） |
|
电池工作时间 |
≥4小时 |
|
适配器外接电源 |
交流100V～240V 50Hz/60Hz |
|
适配器输出 |
直流15V |
|
功率 |
70VA |
|
数据存储器 |
|
|
输入/输出 |
|
|
USB 接口 |
2 个 |
|
网络接口 |
1 个 |
|
视频输出 |
VGA 接口 |
|
编码器接口 |
1 个 |
|
报警器接口 |
1 个 |
|
温度适用范围 |
|
|
工作温度 |
|
|
存储温度 |
|
SUPOR-16PT技术参数
|
|
相控阵 |
TOFD |
|
系统 |
||
|
A/D 采样频率 |
100MHz |
200MHz |
|
探头接口 |
1 个，支持 64 阵元探头，具备自动探头识别功能 |
LEMO 01 接口 2 个 |
|
脉冲发射器 |
||
|
脉冲发生类型 |
双极性方波脉冲 |
负方波 |
|
重复频率 |
100Hz～8000Hz |
100Hz～2000Hz |
|
脉冲电压 |
2V-110V，步进>2V |
500V，步进>1V |
|
脉冲能量 |
4 档 |
—— |
|
发射频率 |
2～10MHz，步进 1MHz |
—— |
|
脉冲宽度 |
—— |
10ns～600ns |
|
阻尼 |
—— |
4档 |
|
脉冲发生器延迟 |
0μs～20μs，分辨率 5ns |
—— |
|
接收器 |
||
|
增益 |
0dB～80dB，步进：1dB |
0dB～110dB |
|
频带宽度 |
0.5MHz～15MHz |
0.5MHz～20MHz |
|
检波方式 |
全检波 |
正向、负向、全检波、射频波 |
|
接收器延迟 |
0μs～20μs，分辨率 2.5ns |
|
|
接收器聚焦 |
200MHz 硬件实时动态聚焦，每扫描线 可达1008 焦点 |
|
|
滤波器 |
根据发射脉宽自动调节 |
|
|
扫描 |
||
|
扫描类型 |
线扫/扇扫/C扫/D扫 |
A/TOFD |
|
触发方式 |
时基/编码器 |
编码器 |
|
扫查长度 |
> |
|
|
扫描线数量 |
可达512 线 |
|
|
扫描角度范围 |
-89°～+89° |
|
|
通道数 |
16 |
2 |
|
校准 |
||
|
探测范围 |
|
|
|
材料声速 |
|
|
|
显示延迟 |
|
|
|
自动校准 |
声速、延迟、灵敏度、TCG |
声速、探头零点、角度校准 |
|
闸门 |
||
|
测试点选择 |
峰值/前沿/J前沿 |
峰值/前沿 |
|
测量 |
闸门：可测量回波幅度、声程、水平距离、垂直距离、闸门间距离
双测量光标：可测量图像上的水平、垂直位置及光标间距离 |
双闸门：可测量回波幅度、声程、水平距离、垂直距离、闸门间距离 |
|
闸门起点 |
全范围 |
全范围 |
|
闸门宽度 |
全范围 |
全范围 |
|
闸门高度 |
10～90% |
10～90% |
|
测量 |
||
|
显示测量值 |
8个位置，其中闸门测量值 4 个，图像测量值
3 个，均可自定义显示 |
8个位置 |
|
可配扫查架 |
||
|
型号 |
PTS-P05、UHTS-X02 |
TSB-1-P05、TSB-2-P05、UHTS-X02 |
|
编码器精度 |
|
|
|
移动方式 |
手动磁吸 |
手动磁吸 |
