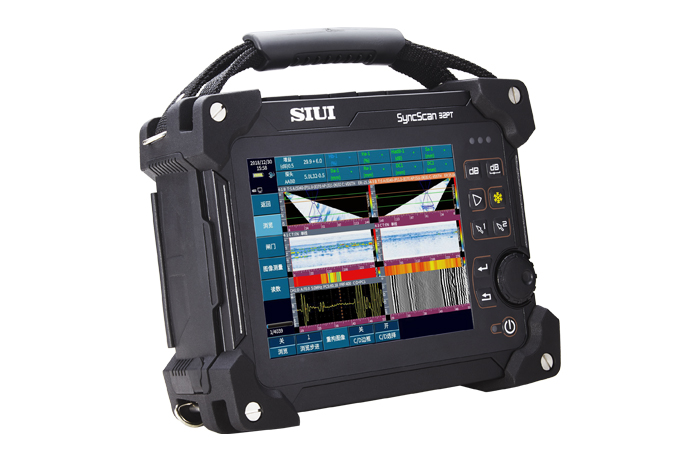

SyncScan 32P/32PT超声成像检测仪

        SIUI新推出一款重量轻、IP防护等级高、模块数达PA32:128PR的便携式超声成像产品,其软件功能丰富,硬件组合检测能力更利于超厚或高衰减材料检验。

>>产品留言

产品介绍产品参数检测图库下载

. 支持PA/TOFD/UT三种模式选择
. 最大一次可激发32通道相控阵,更适合于厚壁或高衰减材料检测
. 支持PR模式,接入高端双晶相控阵探头,更专注于管道腐蚀检测(无表面检测盲区) 支持32通道PA+2通道TOFD同时检测,更专注于压力容器检测(TOFD可检测厚度100mm)
. 高防护:等级IP65,防尘防水,适应各种外部条件


仪器型号:

型号 功能配置
SyncScan 32P 具有PA32:128PR+双通道通用UT功能。
SyncScan 32PT 具有PA32:128PR+双通道TOFD功能

PA主要功能:
采用简易向导(扫描向导)、专业向导(板对接焊缝、角焊缝、管道环焊缝、TKY焊缝、腐蚀检测、探头自检、长输管道焊缝)+外部各菜单相结合的方式,满足不同用户群。支持时基扫查;单轴/双轴编码器扫查、图像测量和处理;自动生成报告功能;支持A/B/C/D图像;探头耦合实时监控来满足现场检测需要。

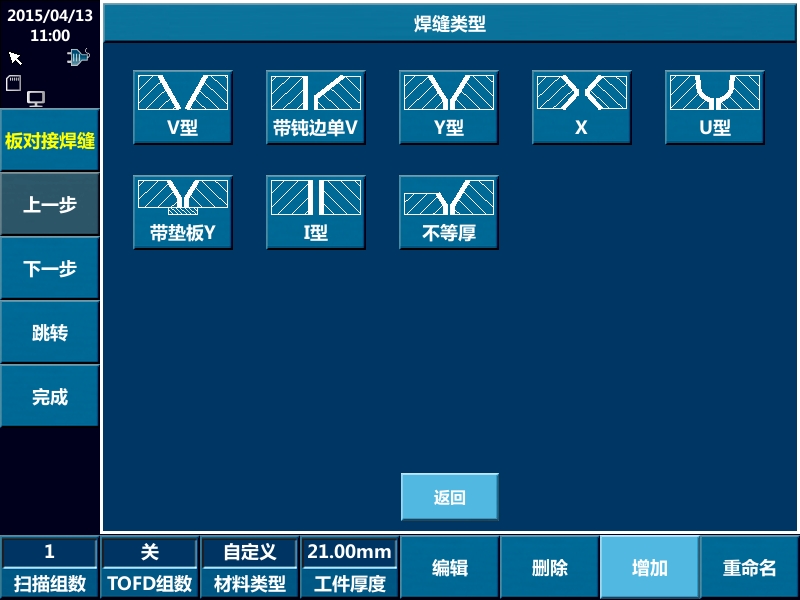

多类型焊缝模拟

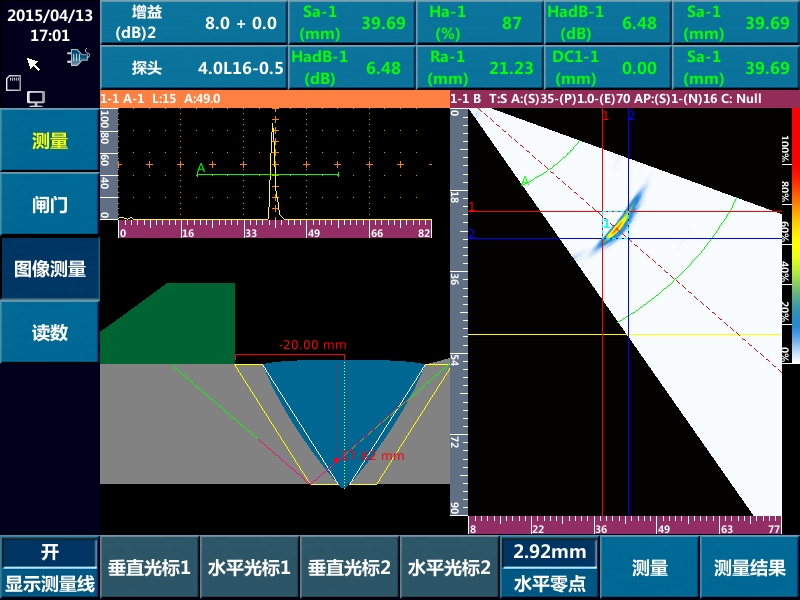

缺陷定位跟踪

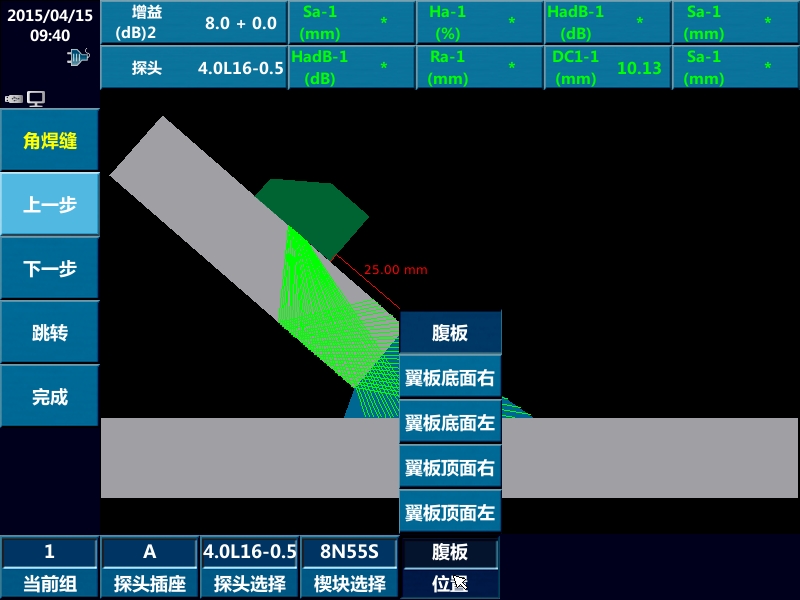

角焊缝多种声线模拟

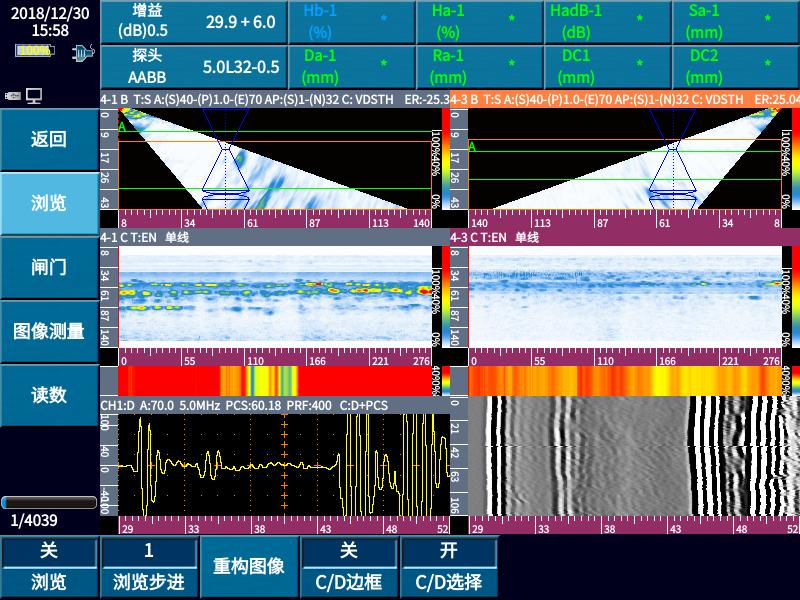

PA+TOFD同屏检测+探头耦合监控

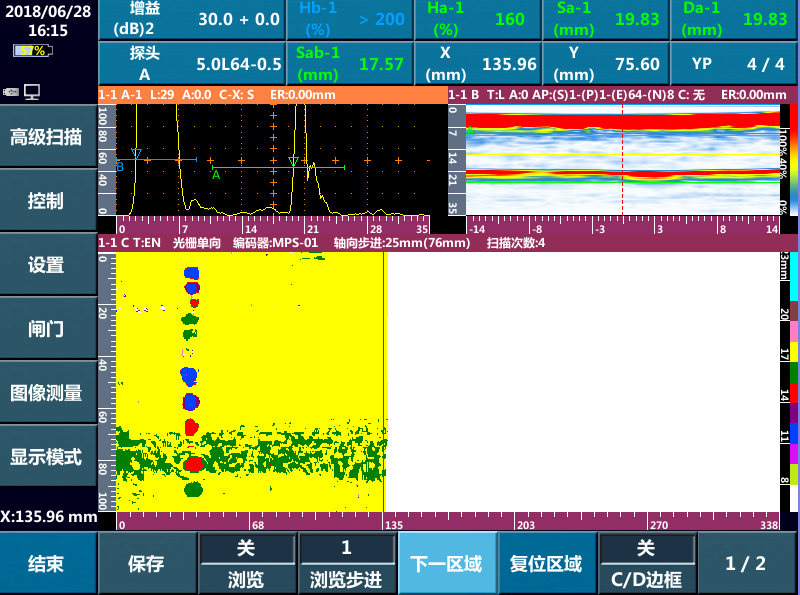

腐蚀C扫描检测

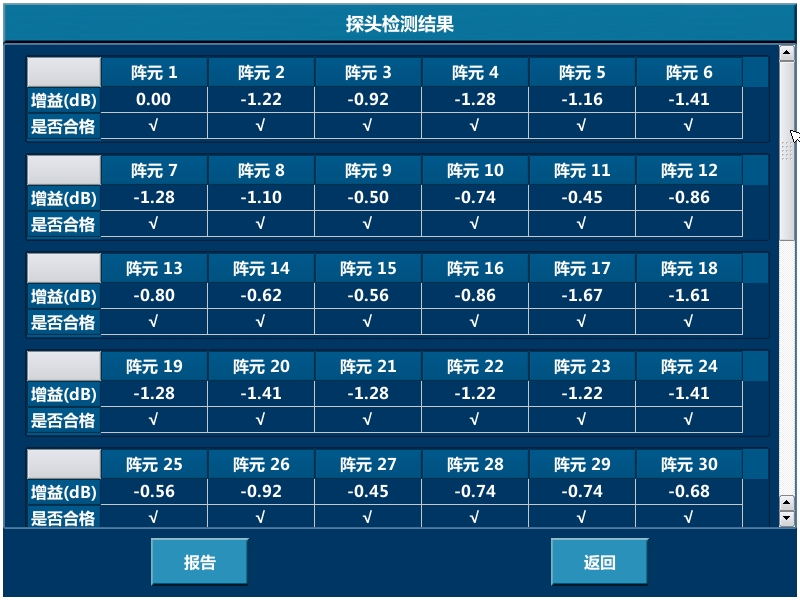

探头晶片活性检测

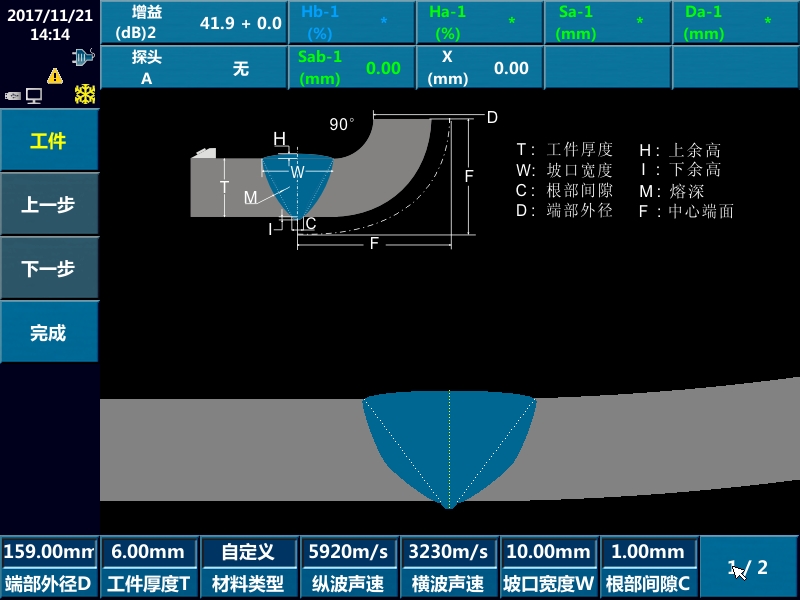

弯头焊缝检测

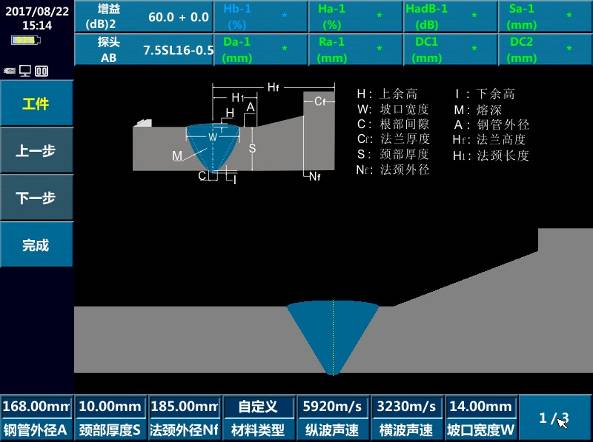

法兰焊缝检测


TOFD主要功能:
采用整体式向导设计,用户可轻松上手完成TOFD设置,并设计主要TOFD步骤(零点、时间窗口、PCS校准)支持外部独立二次调节,加强软件操作便携性。

TOFD声线覆盖模拟

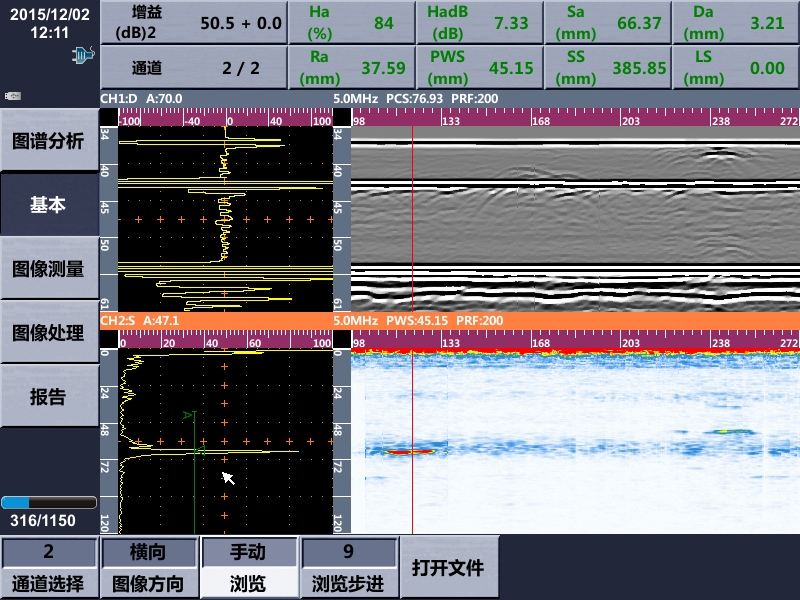

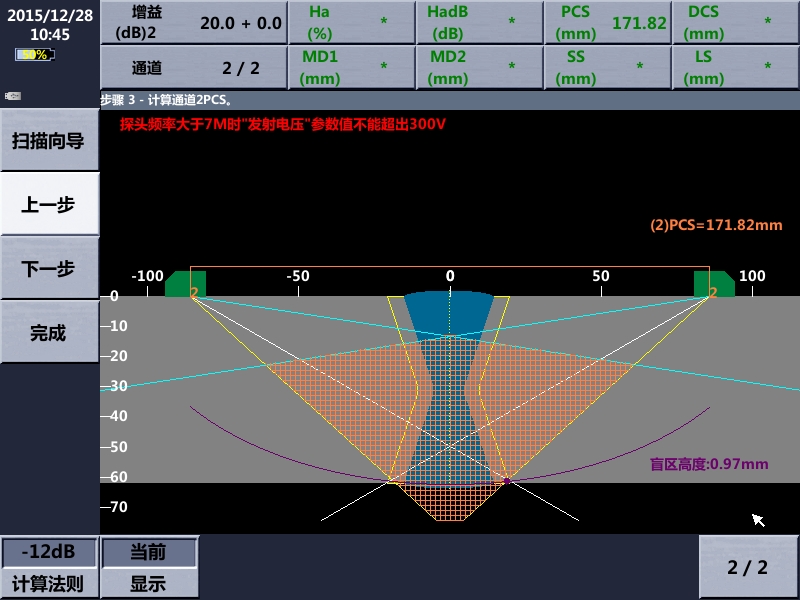

TOFD+UT盲区组合检测

UT主要功能:

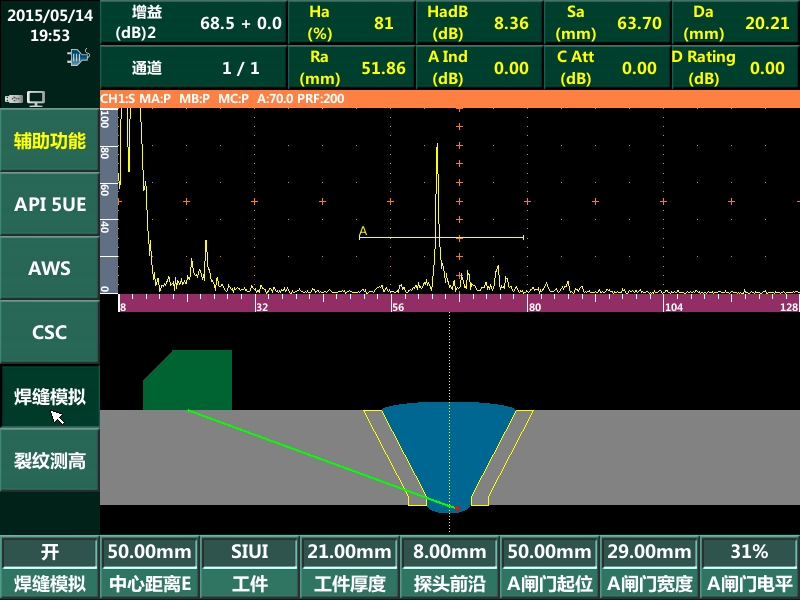

采用焊缝、锻件、板材向导,满足众多应用需求,使用户轻松上手。并支持API 5UE、AWS、CSC、焊缝模拟、裂纹测高、频谱分析、BEA辅助功能。

缺陷跟踪

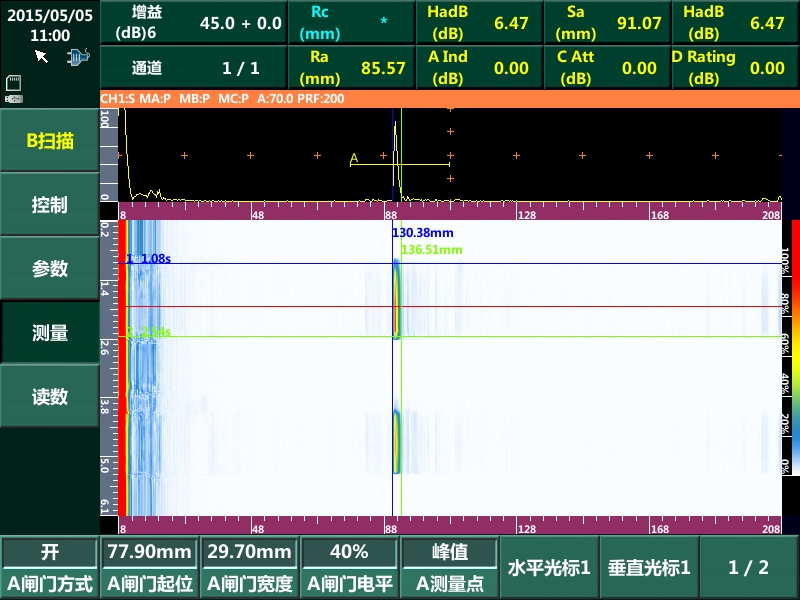

焊缝B扫描

成套检测方案:

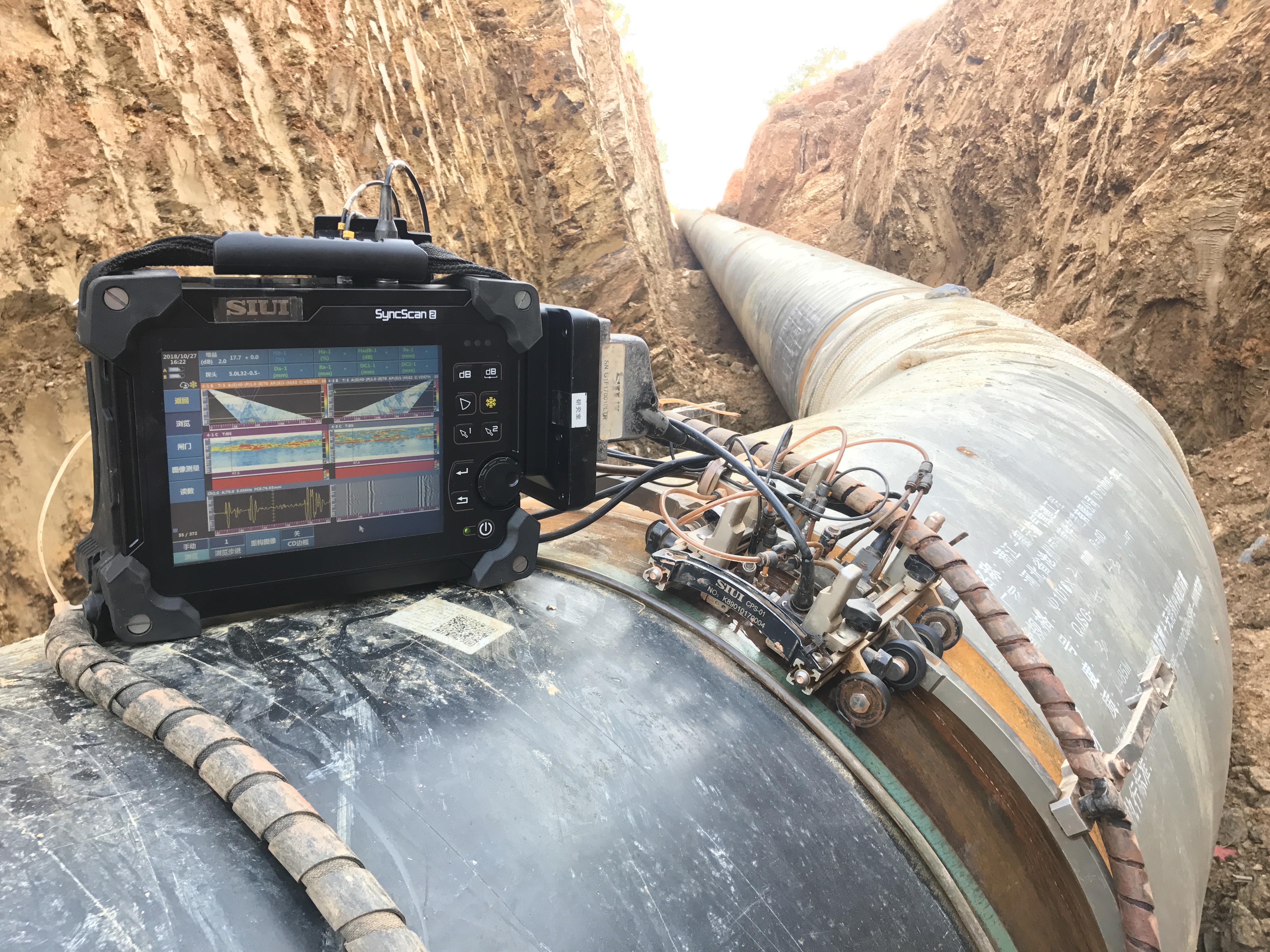

本检测系统专用于长输油气管道焊缝的单面双侧超声检测,检测系统标配采用双相控阵进行检测,也可增配TOFD功能实现PAUT+TOFD同时检测。

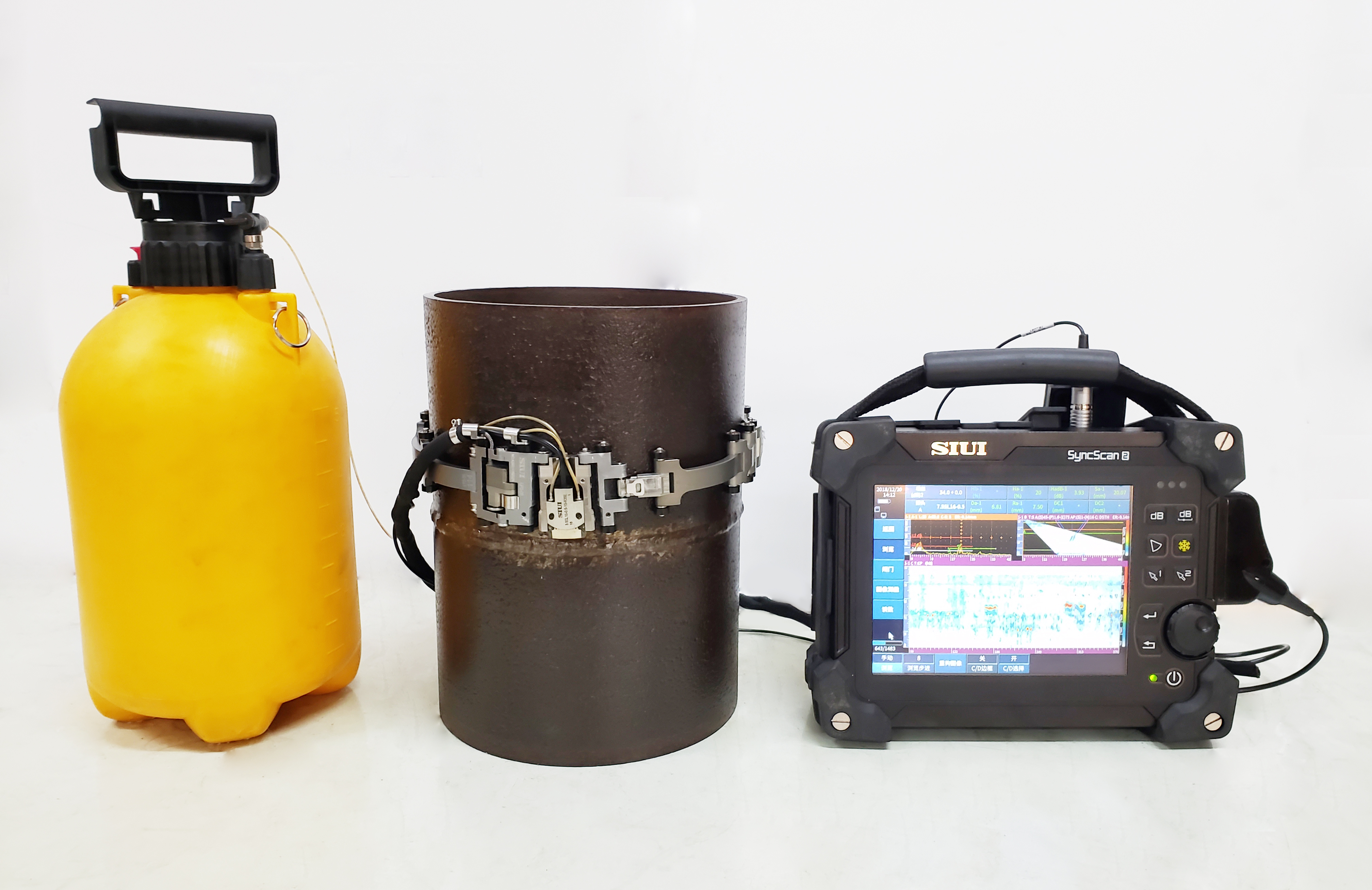

长输油气管道焊缝相控阵+TOFD检测系统

用于直径φ20~φ114、壁厚在4.0~20mm管道环形焊缝的相控阵超声检测。

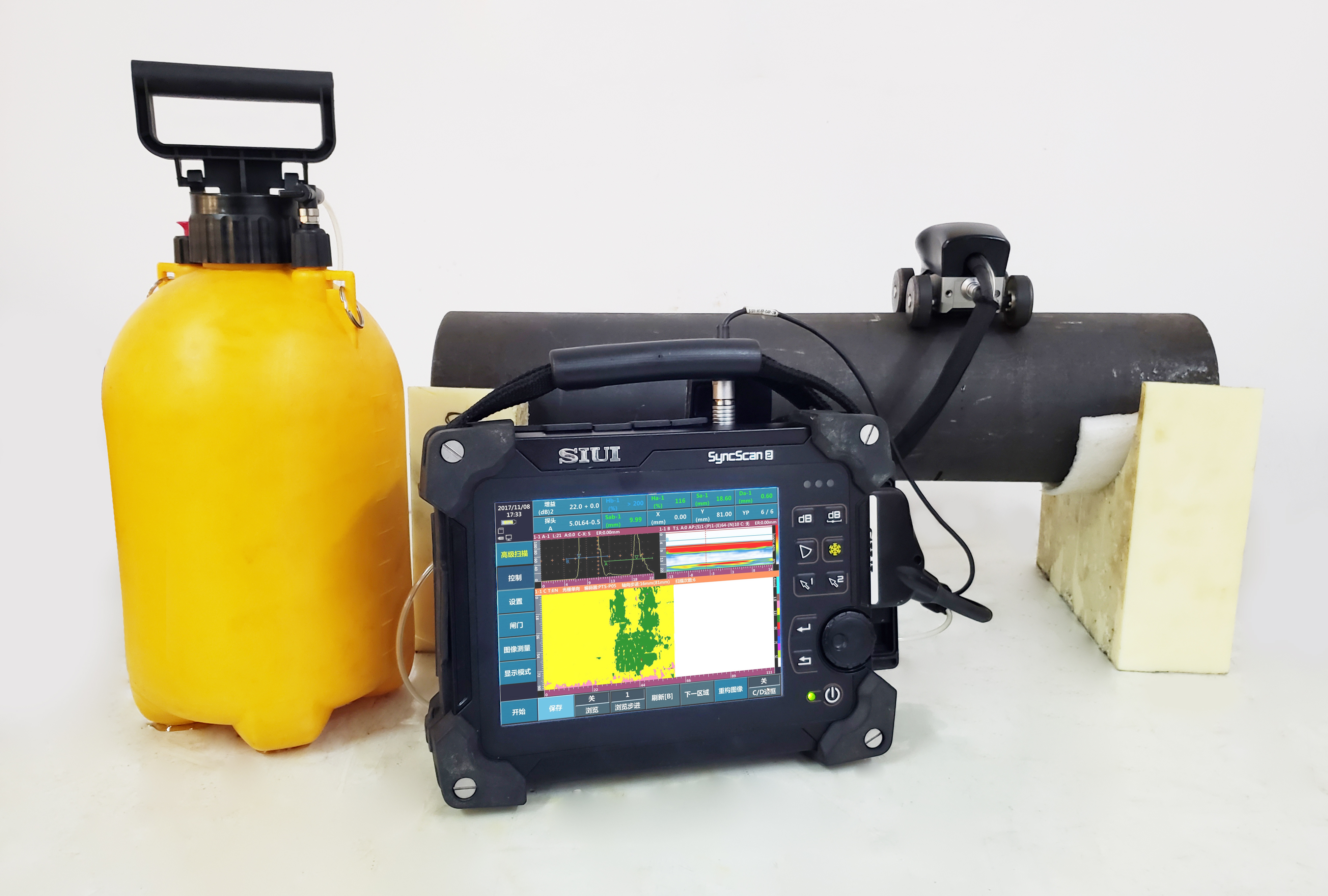

小径管焊缝相控阵超声检测系统


用于外径在φ100~φ300之间的管道环形焊缝的相控阵超声检测。

中径管焊缝相控阵超声检测系统

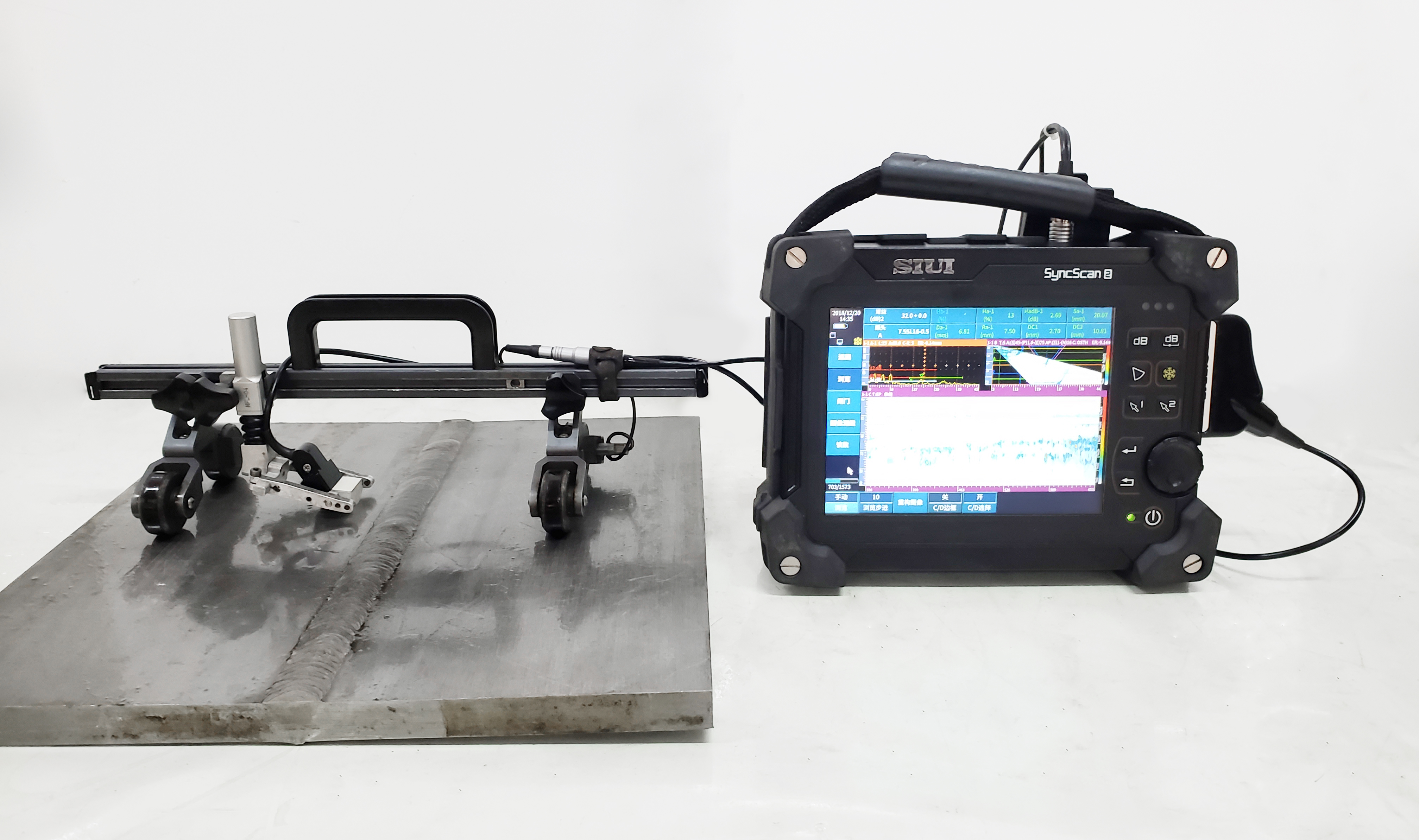

本检测系统专用于平板焊缝的相控阵超声检测,搭配不同平板焊缝扫查架,可适用于多种平板焊缝检测。

平板焊缝相控阵超声检测系统

本检测系统专用于平板焊缝的TOFD超声检测,搭配不同的平板焊缝扫查架,可适用于多种平板焊缝检测。

平板焊缝TOFD超声检测系统

本检测系统专用于平板和管道、弯头、法兰、三通、变径等液体流态发生变化致腐蚀高风险部位的检测。

腐蚀小车相控阵超声检测系统




项目 各版本共同的出厂标准配置
显示屏 8.4寸TFT高亮液晶屏,分辨率800×600点
操作方式 按键、旋钮、触摸屏
电池 工作时间 ≥4小时
数据存储器 标准SD卡(16G)
USB接口 USB 2.0×1;USB 3.0×1
视频输出 1个(VGA)
工作条件 工作温度 -10℃~45℃
IP等级 ≥IP65
成像模式:相控阵
通道数 32个
支持最大阵元数 128个
PR模式 支持
带宽 0.7~20MHz(-3dB)
A/D采样频率 100MHz/12bit
采样点数 256/512/1024可调,16bit/点
扫查长度 单次最大4m(默认参数,0.5mm扫查步进)
扫查速度 3m/min(默认参数,显示模式A+B+C,0.5mm扫查步进)
数据分析 成像模式切换、图像闸门动态重建
生成检测报告
通用UT功能软件
API 美国石油协会(API)缺陷深度的定量方法
AWS 美国焊接协会(AWS)规定的钢结构焊缝(D1.1)和桥梁焊缝(D1.5)的焊缝等级计算
B扫描 时基/编码器B扫描功能(单次最大扫查长度90m)
平板焊缝模拟 平板对接焊缝模拟与实时动态声线跟踪功能
频谱分析 回波频谱分析功能
裂纹测高 斜探头端点反射波法计算裂纹高度
DAC SY/T 4109 SY/T 4109标准的DAC曲线dB值设置
相控阵功能软件
分组扫查 最多分6组,可实现相控阵与通用UT或TOFD同屏扫查
深度C扫描 深度C扫描成像
同屏显示 PA+TOFD同屏显示功能
平板焊缝检测方案 专业平板焊缝检测向导式解决方案
角焊缝检测方案 角焊缝检测向导式解决方案
管道环焊缝检测方案 管环焊缝向导式解决方案(包含直管对直管,直管对弯管,直管对法兰三种结构)
腐蚀检测方案 管道或平板腐蚀检测专用检测方案
探头检测 探头阵元灵敏度检测向导
TKY管焊缝检测方案 TKY型管对接焊缝检测向导式解决方案
DAC DAC曲线,最多6条,符合NB/T47013/GB11345标准
TOFD软件包
扫查长度 单次最大50m(0.5mm扫查步进)
数据分析 缺陷高度和长度测量、直通波/底面反射波拉直、直通波/底面反射波滤除、图像对比度调整、图像增益调整、图像放大、生成检测报告、彩阶条更改


×
