SyncScan 32PT PLUS全聚焦TFM超声成像检测仪

全聚焦TFM/FMC超声成像检测仪由SIUI自主研发，能够大幅度提高检测性能，除功能强大的全聚焦模块之外，还具备相控阵、TOFD、UT等常用模块，更好的缺陷成像性能，支持更清晰的缺陷信息展示，为成像提供更大聚焦范围，引领无损检测行业新发展。

>>产品留言

产品介绍产品参数检测图库下载

产品介绍:

  • 超大智能锂电池，满足现场长时间检测需求
  • 新增高清视频输出HDMI 2.0接口，高清晰投屏
  • 新升级USB3.0 接口，实现十倍高速率传输
  • 高强度的性能防护，耐摔防碎屏，接口防水防尘设计，防护等级IP≥65，适应现场各种恶劣环境
  • 12.1寸的TFT高亮液晶屏，可视面积更大，分辨率更高
  • 屏幕刷新率+触控采样率组合，大幅提升响应灵敏度，画面操作加倍顺滑
仪器型号:
型号 功能配置
                      SyncScan 32PT PLUS                                 具有PA32:64PR+四通道TOFD功能
                      SyncScan 32PT PLUS                                 具有PA32:128PR+四通道TOFD功能

SIUI首次采用了一块12.1寸超大高亮液晶触摸屏，相比于上一代的设计，屏幕显示面积提升了30％，在提升可视面积和图像分辨率的同时，增强了抵抗户外工作强光带来的干扰，外观采用了一键式设计，这将给您带来更好的操作体验，大幅度提高检测工作效率。
SyncScan 32PT PLUS延续了其原有SyncScan系列菜单结构，简洁直观，便捷高效。

                                                                                                          64:128



                                                                                                          32:64

机身搭载着一块SSD高速固态硬盘，零延迟的数据存取和抗震防摔功能，使您的检测数据得到更加安全的存储，从而能够承受恶劣和更具有挑战性的检测环境。
跨平台技术的应用，实现参数文件格式互相兼容和共享， SyncScan系列仪器端的工艺、探头楔块参数可直接导入到其中。
多种互联模式，可实现全球定位、无线连接和远程控制等功能，保证用户检测现场的工作效率。

TFM
拟合曲线（Fitting Curve）专利技术!!!
算法能有效的降低全聚焦成像发射和接收过程的计算量提高图像信噪比，减少伪像，提高帧率和检测速度。
面阵4D全聚焦成像
基于面阵探头的4D全聚焦成像，具有更高的分辨率，能够以更直观的方式显示缺陷外形，更加真实的反映缺陷的形状，提高对缺陷的定性、定量，减少漏检误检。

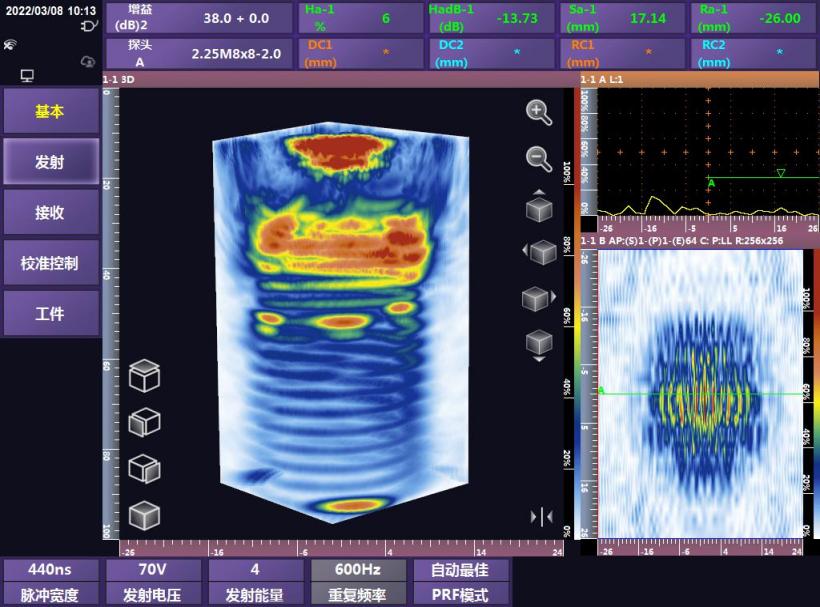

                                                     全聚焦4D成像


                                                      相控阵成像效果

多种全聚焦功能
  • 10种检测模式 ：4种脉冲回波模式和6种串列模式
  • 自由分辨率 ：用户自由设置全聚焦分辨率，最大实时图像分辨率1024×1024
  • 原始数据存储 ：支持存储和导出FMC原始数据 ，实现采集后进行多种检测模式再成像
  • 同屏多模式：同时显示8个检测模式，不同检测模式同时应用提高检测效果 TFM模式下可同时采集并显示6组
  • 声速TCG校准 ：具有TFM模式下的声速和TCG校准
  • 双晶探头TFM：双晶探头TFM

PA
32:64/128 PR
激发通道数32通道，实现高精度的声束偏转、小尺寸焦点聚焦和大能量超声波。
实时3D仿真和成像
内置3D图像处理引擎实现一维探头的3D工艺仿真和成像检测：支持工件、探头、楔块、声束传播路径的3D显示，提高检测工艺制定的准确性；通过实时将B图像转换为3D数据，实现3D成像检测，检测缺陷显示更加直观完整。


多种PAUT功能提升
  • CAD导入功能：CAD图纸导入上位机，在仿真模拟、数据分析中引入工件模型，参数导入仪器，减少工件建模时间
  • 手动TCG功能：手动快速微调TCG曲线，满足无试块情况下快速TCG曲线校正
  • 探头、楔块多种功能：楔块校准—自动测量磨损楔块角度变化值校正楔块实际参数，提高检测的准确性；探头、楔块导入导出功能减少不同设备间重复设置建立时间
  • 复合扫查成像:线扫与扇扫的混合扫查模式1组复合扫替代2组扇扫，提高检测速度
  • VNC远程控制:基于PC的VNC远程控制，通过远程网络实时安全操作和控制仪器，并且支持远程会议功能
  • 扫查速度大幅提升：扫查速度提高1倍，达到7m/min，高效作业，节约成本

UT/TOFD
TOFD+UT同时检测
四个通道可同时进行TOFD+UT检测达到工件内部和表面底面盲区同时覆盖
扫查速度提升3倍以上
更高运行速度的CPU和高速总线4通道TOFD扫查速度提升3倍以上达到9米/分钟最快达到15米/分钟
并行4通道
比上一代产品增加多一倍的检测通道可满足300mm厚度的工件TOFD检测


序号 项目 各版本共同的出厂标准配置
基本参数
1   仪器尺寸 365×270×115（单位：mm）（宽×高×厚）
2   仪器重量 6.7Kg（不含电池）
3   IP防护等级 ≥IP65
4   符合标准 ISO18563-1:2015、EN12668-1:2010/EN ISO 22232-1:2020
5   显示屏 类型 TFT高亮液晶屏
尺寸 12.1寸
分辨率 1024×768
6   面板 字符图形面板膜
7   操作方式 按键、旋钮、触摸屏（电阻式触摸屏）
8   语言 中文
9   背景主题 钢蓝、森林绿、银灰、秋麒麟、耐火砖、紫罗兰、橄榄绿、雪白
10   工业宏云 支持
11   单位 mm/inch
12   电池 电池型号 DC-A007
电池类型 智能锂离子电池
电池容量 7.5Ah（83Wh）
电池电压 11.1V
电池重量 0.5Kg
电池数量 2只
电池工作时间 ≥4小时(单只)
13   内置存储器 存储器类型 SSD固态硬盘
存储器容量 64GB（用户空间32GB）
14   SD卡接口 1个，支持SDHC卡和SDXC卡，支持最大容量64G
15   USB接口 1个USB3.0，1个USB2.0
16   以太网接口 1个，千兆网口
17   WIFI 有，5G WIFI，内置WIFI天线
18   蓝牙 有，内置蓝牙模块
19   SIM卡接口 1个，支持LBS定位（需SIM卡运营商支持）
20   视频输出 HDMI 2.0接口1个，VGA接口1个
21   编码器接口 1个（14芯），支持双轴编码器
22   数字I/O接口 6个TTL（5V）数字I/O（输入/输出）接口，包含在编码器接口中
23   工作条件 工作温度 -10℃～45℃
相对湿度 30%～85%（不含冷凝）
24   贮存与运输条件 存储温度 -20℃～60℃
相对湿度 10%～95%（不含冷凝）
25   附件箱尺寸 64.5×47.5×29（单位：cm）
成像模式：通用UT
26   通道数 4个
27   探头接口类型 LEMO 00
28   探头接口数量 8个
29   支持最大阵元数 8个
30   脉冲类型 负方波
31   发射方式/电压 发射电压：50～400V，最小步进1V
32   脉冲宽度 30～1000ns，步进10ns
33   重复频率 10～2000Hz可调，最小步进20Hz
34   阻尼 25/75/200/1000Ω，4档
35   A/D采样频率 170MHz/12bit
36   采样点数 1024点，16bit/点
37   增益 0～110dB，步进：0.5/2/6/12dB
38   增益微调 -4～+4，步进1
39   表面补偿 全增益范围
40   带宽 0.5～20MHz（-3dB）
41   检波方式 正向/负向/双向/RF
42   抑制 0～80%，步进1%
43   探测范围 0～15000mm，最小显示范围5mm
44   材料声速 500～15000m/s，步进最小1m/s
45   脉冲移位 -10～1000mm，步进最小0.01mm
46   探头零点 0～200us，步进最小0.01us
47   探头前沿 0～100mm，步进0.01mm
48   向导 自动校准、角度校准、DAC、AVG、焊缝检测、板材检测、锻件检测
49   曲线功能 DAC最多6条，每条最多16个参考点，符合NB/T 47013、GB/T 11345、GB/T 29712标准。
AVG（含三倍近场）
50   辅助功能 全屏、坐标切换（声程/深度/水平）、单次/连续自动增益（40～100%，步进10%）、二次波颜色、波形比较、波形填充、峰值包络、闸门扩展、短片录制、屏幕截图。
自动冻结（闸门：A、B、A和B、A或B）
UT CSC 用于修正斜探头圆周检测时的深度和水平距离
UT TCG 具有TCG曲线，最多6条，每条最多16个点
51   报警 声光报警：进波/失波
52   探伤灵敏度余量 ≥65dB（P2.5-20探头）
53   时基线性 ≤0.5%
54   垂直线性 ≤3%
55   幅度线性 ≤±2%
56   衰减器精度 20dB±1dB
57   动态范围 ≥32dB（JB/T 10061标准测试）
58   薄板分辨力 ≤3mm
59   远区分辨力 ≥26dB
60   等效输入噪声 ＜40×10-9 V/
61   最大使用灵敏度 ≤400μV
成像模式：相控阵
62   通道数 SyncScan 32PT PLUS：32个
63   探头接口类型 Tyco
64   探头接口数量 1个
65   支持最大阵元数 SyncScan 32PT PLUS：64个
SyncScan 32PT PLUS：128个
66   PR功能 支持
67   脉冲类型 双极性方波
68   脉冲电压 10～100V，步进10V/20V
69   脉冲宽度 50～1000ns，步进10ns
70   输出阻抗 ≤50Ω
71   发射能量 4档
72   重复频率 100Hz～20KHz，步进100/200/500/1000Hz
73   脉冲发生器延迟 0～20μs，分辨率5ns
74   脉冲发生器聚焦 单点聚焦
75   带宽 0.7～20MHz（-3dB）
76   A/D采样频率 100MHz/12bit
77   采样点数 256/512/1024可调，16bit/点
78   增益 0～80dB，步进：0.1/0.5/2/6/12
79   表面补偿 全增益范围
80   接收器延迟 0～20μs，分辨率2.5ns
81   接收器聚焦 每扫描线最大1008个焦点
82   输入阻抗 ≥110Ω
83   检波方式 正向、负向、双向、滤波、RF
84   扫描类型 线扫描/扇扫描/复合扫描
85   向导 扫描向导、声速/延迟/灵敏度/TCG校准向导
86   触发方式 时基/编码器
87   扫查长度 单次最大约19m（默认参数，0.5mm扫查步进）
88   扫查速度 最大7.5m/min（显示模式A+B+C，0.5mm扫查步进，确保重复频率满足需求）
89   扫描线数量 最大512线
90   聚焦法则 512个
91   扫描角度范围 -89°～+89°，步进1°
92   角度间距 0.1°～5°，步进0.1°
93   焦点位置 3～500mm，步进1mm
94   聚焦模式 深度、声程
95   探测范围 0～1000mm，步进最小0.01mm，最小显示深度3mm
96   材料声速 500～15000m/s，步进最小1m/s
97   显示延迟 0～1000mm，步进最小0.01mm
98   自动校准 声速、延迟、灵敏度、TCG、水平零点、楔块校准。延迟、灵敏度和TCG可分段校准。
99   显示模式 A、B、C、D、A+B、B+C、B+D、A+B+C、A+B+D、3A+B、A+B+C+D、A+B+R、A+B+C+R、A+[B]、A+C、A+B+3D、全屏
100   测量点 峰值/前沿/J前沿/G峰值
101   曲线功能 TCG，每个A扫描线最多6条TCG曲线，每条曲线最多16个参考点。支持手动TCG调整。
DAC，每个A扫描线最多6条DAC曲线，每条曲线最多16个参考点
102   辅助功能 自动增益 单次/连续自动调整闸门内回波增益到设定值
自动搜索 自动搜索B图像闸门范围内回波幅度最高的扫描线（R视图时有效）
平板焊缝模拟 简易平板焊缝模拟向导
楔块校准 探头零点校准和楔块校准向导
CAD导入 支持CAD导入功能
103   报警 闸门触发声光报警：进波/失波
104   显示测量值 8个位置，可自定义显示
105   数据分析 成像模式切换、图像闸门动态重建
生成检测报告
成像模式：全聚焦
106   通道数 SyncScan 32PT PLUS：32个
107   探头接口类型 Tyco
108   探头接口数量 1个
109   支持最大阵元数 SyncScan 32PT PLUS：64个
SyncScan 32PT PLUS：128个
110   脉冲类型 双极性方波
111   脉冲电压 10～100V，步进10/20V
112   脉冲宽度 50～1000ns，步进10ns
113   输出阻抗 ≤50Ω
114   发射能量 4档
115   重复频率 100Hz～6500Hz（分辨率64×64）
步进100/200/500/1000Hz
116   带宽 0.7～20MHz（-3dB）
117   A/D采样频率 100MHz/12bit
118   增益 0～80dB，步进：0.1/0.5/2/6/12
119   表面补偿 全增益范围
120   探头零点 0～2550ns，分辨率10ns
121   接收器聚焦 基于TFM图像分辨率的所有像素的全聚焦
122   TFM图像分辨率 水平/垂直分辨率：64~1024，步进16
123   输入阻抗 ≥110Ω
124   检波方式 正向、负向、双向
125   滤波器 实时包络滤波器
126   扫描类型 A/B/C
127   向导 扫描向导
128   工件视图 支持3D仿真
129   触发方式 时基/编码器
130   聚焦法则 全聚焦
131   全聚焦模式 LL、TT、LLL、LLLL、TTT、TTTT、LTT、TLT、TLL、TTL，支持多模式同屏显示
132   自动校准 声速、零点、TCG
133   显示模式 B、A + B、A + B + C1、A + B + C1 + C2、A+B+3D
134   波幅保真 支持波幅保真测量
135   扫查长度 单次最大3.2m（默认参数，分辨率256*256，0.5mm扫查步进）
136   扫查速度 0.6m/min（默认参数，显示模式A+B+C，0.5mm扫查步进）


×
