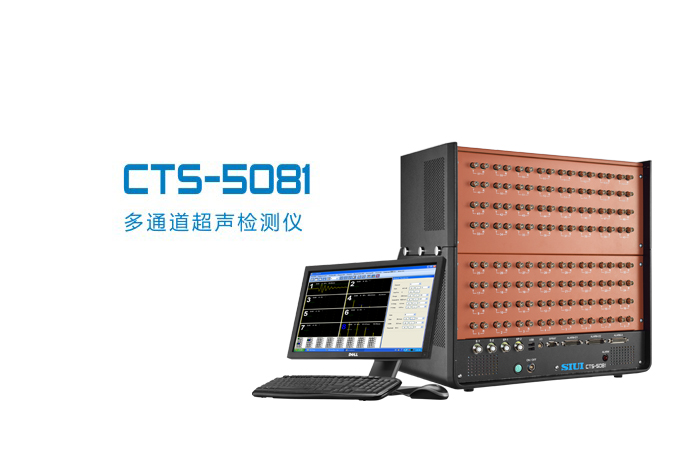

- 支持40至64个独立超声检测通道(CTS-5051/5061/5071/5081),每板卡具有8个独立发射接收通道;
- 工作频率范围:0.5至20MHz;
- 每个超声检测通道重复频率可达2.5KHz;
- 可调宽度负方波发射,发射电压可达500V;
- 检测灵敏度高,探伤灵敏度余量达60dB以上;
- 高性能发射接收前端及数字信号处理;
- 调试模式时,A扫可同时显示8个通道;
- 每个探伤通道有A、B、C三路报警闸门,可设置为进波或失波报警,另有一路跟踪闸门D,可实现界面波跟踪功能;
- A扫实时声光报警、自动分选或标记接口、输入输出控制等功能;
- 基于时间或位置的B扫/探伤视图/测厚视图的全程记录、计测及回放分析功能;
- 基于PC平台的大容量硬盘数据存储,全程记录B扫图并可回放;
- 支持中文和英文操作界面;
- 2维旋转编码器接口;
- 上位机软件通过LAN网络,实现远程监控;
- 支持WIFI无线传输。
项 目 |
单 位 |
技 术 数 据 |
||
探伤灵敏度余量 |
dB |
≥65(2.5Z20N探头) |
||
垂直线性误差 |
% |
≤4 |
||
动态范围 |
dB |
≥32 |
||
远区分辨力 |
dB |
≥26 |
||
衰减器精度 |
dB |
20dB±1dB |
||
等效输入噪声 |
V/ |
<80×10-9 |
||
水平线性误差 |
% |
≤0.5 |
||
增益范围 |
dB |
0 ~110 |
||
探测范围 |
mm |
0 ~1000(钢纵波) |
||
脉冲移位范围 |
mm |
-10 ~500 (钢纵波) |
||
材料声速 |
m/s |
1000 ~9999 |
||
探头零点 |
us |
0~200 |
||
采样率 |
MHz |
200 |
||
测量分辨力 |
mm |
0.01 |
||
工作频率范围 |
MHz |
0.5
数字滤波器4档可选(0.5~16MHz /1~5MHz / 2~10MHz / 10~20MHz) |
||
双探头 |
|
|
off / on |
|
发射脉冲 |
|
|
负方波 |
发射电压:50-500V,步进50V可调,
脉宽:50ns~500ns,步进5ns可调,
阻尼: 高/低 两档可选
(实际调节时,发射脉冲参数与重复频率有关联受限) |
抑制 |
% |
0~80 线性抑制 |
||
检波方式 |
|
|
负向检波/ 正向检波/ 双向检波/ 滤波/ RF |
|
重复频率 |
Hz |
分10档可调(可达2.5KHz/ 通道, 实际通道重复频率受探测范围、材料声速、脉冲移位、探头零点、板卡通道数等关联受限。) |
||
报警闸门 |
|
|
每个通道具有4个闸门,A、B、C为测量闸门,D为跟踪闸门。 |
|
存储 |
|
|
本机硬盘存储,包括探伤状态参量、回波、图形等。 |
具有所有通道全程记录B扫图并回放的功能。 |
冻结功能 |
|
|
A型回波或图象冻结。 |
|
填充功能 |
|
|
使波形显示为实心状态。 |
|
显示模式 |
|
|
A / B扫。 |
调试模式时可达8通道A扫同时显示,单通道A扫波形区可达显示点数1024点;
三种扫查视图:B扫图、探伤波幅图、测厚图。 |
测量功能 |
|
|
B扫图可缩放显示,并对缺陷位置及大小进行测量。 |
|
报警输出 |
|
|
声光报警(内接扬声器、总报警灯、软件界面虚拟报警灯) |
|
报警输出接口 |
|
|
可组合设置的40个TTL兼容电平信号输出 |
|
闸门内信号幅度模拟输出接口 |
|
|
可自定义设置的20个闸门内信号幅度模拟电压输出 |
|
编码器输入接口 |
|
|
2路 |
|
起止传感器输入接口 |
|
|
2个(共4路) |
|
网络通讯 |
|
|
上位机软件通过LAN网络,实现远程监控; |
支持WIFI无线传输。 |
工作环境温度 |
|
|
-10~ |
|
