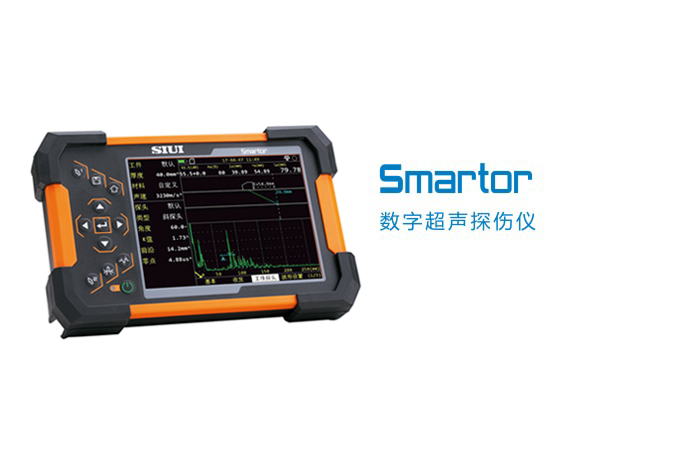

Smartor X1 & Smartor X5

        Smartor系列数字超声探伤仪适用于工业领域金属和非金属材料表面及内部缺陷的超声波检测,设计符合人体工程学的要求,简单直观、方便实用。通过简单的基本操作提供极高水平的探伤检测,无论经验丰富还是初涉行业的超声检测人员都可得心应手地使用这款探伤仪。

>>产品留言

产品介绍产品参数检测图库下载

仪器功能与性能
1)小体积——整机的外形尺寸仅为198mm × 128 mm × 52mm(宽×高×深);
2)大屏幕——5.7”TFT高亮液晶显示器,高分辨率640×480,配合硬件显示刷新;
3)多接口——具有编码器接口、VGA输出、标准SD插槽、USB等丰富外设接口;
4)高防护——仪器高达IP65以上的防护等级,防撞击、耐磨损的橡胶外壳设计,适用于各种恶劣工业环境。
5)易操作——按键少,定义明确,操作简单,界面直观;支持左右手切换、户外模式等;
6)轻重量——整机的重量约0.9kg,轻松便捷;
7)发射接收——可调脉宽负方波发射,幅度最高350V;0.5至20MHz工作频带范围,分多档宽带或窄带可选;
8)向导功能——具有简易和专家模式的“焊缝、板材、锻件”检测向导,满足不同层次人员使用需求。
9)探伤功能——具有自动增益、峰值记忆、DAC、AVG、短片录制、B扫描、TCG、探头频谱分析、曲面修正、焊缝模拟、裂纹测高、AWS、API等标配和选购功能;
10)标准符合性——仪器符合NB/T 47013、GB/T 27664.1-2012、JB/T 10061-1999、EN 12668-1:2010等标准。

仪器接口功能

仪器设计
适用多种检测环境
        Smartor系列可用于几乎所有检测环境。防尘、防喷水的IP65防护等级设计以及外壳软橡胶保护设计,使仪器可以胜任包括实验室工作台上的测试操作,以及条件恶劣的户外检测应用。操作人员在任何检测环境中使用这款仪器,都会对仪器的操作性能及耐用性能信心十足。
SD移动存储
        Smartor系列使用一个外置SD存储卡作为移动存储设备,通过这个移动存储设备,检测人员可以在不同仪器之间分享文件。
简单直观的用户界面
        使用简单的菜单结构进行仪器设置、校准及软件功能调整等操作,方便检测人员进入到相应的界面对仪器进行操作。


功能举例

检测向导简介
具有焊缝、板材、锻件检测向导
DAC 曲线
DAC 曲线功能令缺陷评价更加轻松、方便
焊缝检测模拟图
直接指出缺陷所在区域,位置一目了然
AVG 曲线
取大平底或平底孔回波为参考,自动生成AVG曲线

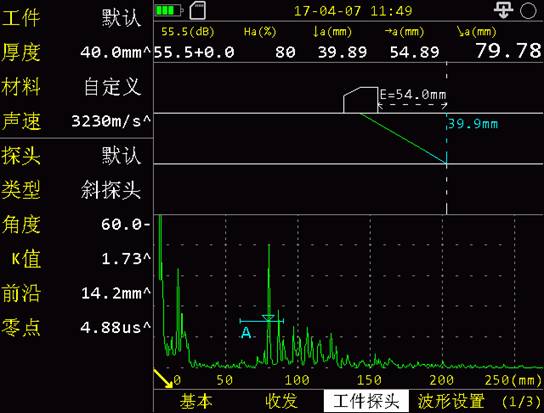

B扫描
可实时清晰直观地看到工件内部缺陷
频谱分析
快速获得探头的波形、频谱和中心频率,探伤评价更准确




应用举例

角焊缝检测



平板焊缝检测

主要技术指标

一般技术规格

显示屏

5.7TFT高亮液晶屏,分辨率640×480

操作方式

按键

电池类型

锂离子电池

电池容量

5.0Ah

电池电压

7.4V

电池数量

1

电池工作时间

≥8小时

适配器输入

交流100240V 50Hz/60Hz

适配器输出

直流12V

适配器功率

36W

仪器功率

6VA

数据存储器

标准SD卡(16G

报警器

1

工作环境

-1045

存储环境

-2060

IP等级

IP65

仪器尺寸

198mm × 128 mm × 52mm  (××)

仪器重量

0.9kg(含电池)

通用UT模式

探头接口类型

LEMO 00

通道数

单通道

脉冲类型

负方波、负尖脉冲

发射电压

50350V,步进50V

脉冲宽度

负方波  50500ns

负尖脉冲:≤40ns

重复频率

负方波  101000Hz可调

负尖脉冲:102000Hz可调

阻尼

50Ω / 1000Ω2

增益

0110dB,步进:0.5/2/6/12dB

增益微调

-4+4

表面补偿

全增益范围

带宽

0.520MHz

滤波器

11档可选:

14MHz/0.510MHz/220MHz/1MHz/2.5MHz/4MHz/5MHz/10MHz/13MHz

/15MHz/20MHz

检波方式

负向/正向/双向/RF/滤波

抑制

080%,步进1%

探测范围

015000mm,最小显示范围2.5mm

材料声速

10020000m/s

脉冲移位

-101000mm

探头零点

0200us

探头前沿

0100mm

向导

焊缝检测、板材检测、锻件检测

测量点

峰值/前沿/J前沿

测量

闸门:幅度、幅度dB差值、声程、水平距离、垂直距离、AB闸门间声程差;

光标:2个十字光标,可测量B图像上的水平、垂直位置及光标间距离(选购B扫描时激活)

闸门

闸门起位:全范围

闸门宽度:全范围

闸门电平:1090%,步进1%

曲线功能

DAC(曲线/折线),最多6条,符合NB/T 47013GB/T 11345GB/T 29712标准

TCG最多6

AVG(含三倍近场)

辅助功能

全屏、坐标切换(声程/深度/水平)、单次/连续自动增益(10100%,步进10%)、波形比较、波形填充、峰值包络、峰值回波、快速扫查、户外模式、屏幕截图

自动冻结/裂纹测高/闸门扩展//二次波颜色CSC(曲面修正)/ B扫描/平板焊缝模拟//短片录制/频谱分析

报警

声光报警:进波/失波

探伤灵敏度余量

≥65dB2.5Z20N / P2.5-20探头)

时基线性

≤0.5%

垂直线性

≤3%

幅度线性

≤±2%

衰减器精度

20dB ±1 dB

动态范围

≥32dBJB/T 10061标准测试)

远区分辨力

≥26dB

等效输入噪声

40×10-9 V/

注:Smartor X1工作频率7档可调,不具备VGA、频谱分析、短片录制、CSC、平板焊缝模拟、B扫描、自动冻结功能。

×
